系统级电磁兼容自动测试系统案例

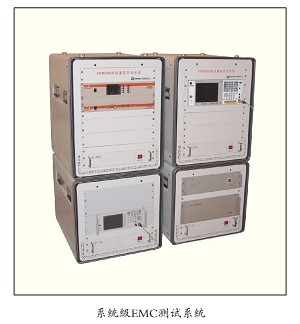

某研究所系统级EMC自动测试系统

海泰公司作为EMC-ATS的全面供应商，把多年从事虚拟仪器及其系统集成的领先技术和丰富经验引入EMC测试领域，研制了采用Agilent科技公司全新推出的“基于PSA系列高性能频谱分析仪的全兼容EMC测试接收机”的系统级电磁兼容自动化测试系统。

Agilent全兼容接收机简介

该款全兼容接收机由Agilent公司的旗舰级PSA系列高性能频谱分析仪和N9039A射频预选器组成，符合民标CISPR16-1和军标MIL-STD-461E的要求，可应用于全兼容测试系统或第三方EMC认证测试。同时，它还具有以下特点：

◆ 优化动态范围：2 dB步进衰减器；

◆ 较佳幅值精度：0.24dB绝对幅值精度；

◆较佳频率精度：8192个扫描点；

◆ 较快的扫描速度：是传统EMI接收机的10倍；

◆ 扩展频率范围：可高至50GHz；

◆包含CISPR要求的全部检波方式：QPK, Peak, Ave, RMS。

系统功能

可对系统电磁环境（包括干扰场、危害场、瞬态场）、天线耦合度、关键设备的传导安全裕度和辐射安全裕度、系统电源的EMC特性等进行自动测试。

系统特点

◆与自动测试系统一体化的E3（Electrolmagnetic Environment Effects，简称E3）数据库技术，可使测试数据自动录入E3数据库，并实时显示测试结果，减少了繁琐的人为计算过程，提高了测试精度和工作效率。

◆ 采用微波开关自动切换单元实现了测试的高度自动化；

◆ 自主开发的具有全中文可视化界面的测试软件；

◆ 采用IVI-COM技术实现了主要测试设备的可互换性。
