CMOS振荡器点石成金

2010年11月05日22:02:13 本网站 我要评论(2)字号:T | T | T
关键字:应用 通信 电源



——IDT硅频率控制业务部门总经理Michael McCorquodale介绍全球精度较高的全硅CMOS振荡器



IDT® 公司硅频率控制业务部门总经理Michael McCorquodale日前向媒体介绍了较新推出的全球精度较高的全硅CMOS振荡器,在整个温度、电压和其他因数方面实现了行业领先的100ppm总频率误差。

Michael McCorquodale

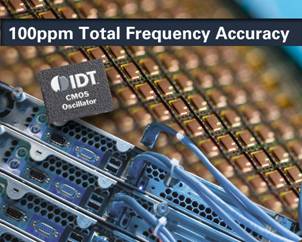

IDT3C02 振荡器



Michael McCorquodale介绍说,IDT3C02振荡器采用IDT专利的CMOS振荡器技术,可以用一个100ppm及以下频率精度的单片CMOS IC取代基于石英晶体的振荡器,并采用非常薄的外形,而无需使用任何机械频率源或锁相环(PLL)。该产品专门用于下一代存储、数据通信和连接接口,如千兆以太网、SAS、超高速USBUSB 3.0)和PCI Express。该产品是通用石英晶体振荡器的一种低功耗、低抖动替代方案,因此非常适合服务器和企业设计,以及采用以太网端口的数据通信设备。

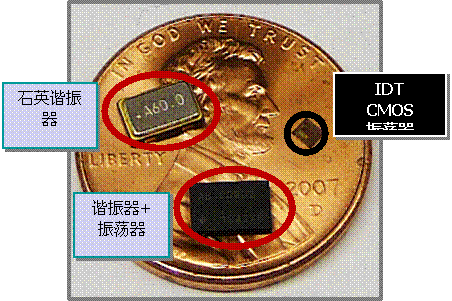

业界首个媲美石英的全硅计时参考体积很小



他表示:“凭借其100ppm的总频率误差,IDT3C02不愧为计时行业的一个重大突破。作为一个晶振替代品的理想选择,它扩展了今年早些时候发布的晶圆形式全硅CMOS振荡器,扩展了IDT在计时领域的领导地位。”

IDT3C02 振荡器可产生高精度的片上频率,而无需依赖压电或机械谐振器。该器件支持标准的现成可用的CMOS工艺,采用了可编程架构,支持各种配置选项,以适应广泛的应用范围。也许这些选项中较为关键的是工厂可编程的工作频率,与传统的石英解决方案相比,有助于缩短交货时间,包括特殊或罕见的频率。

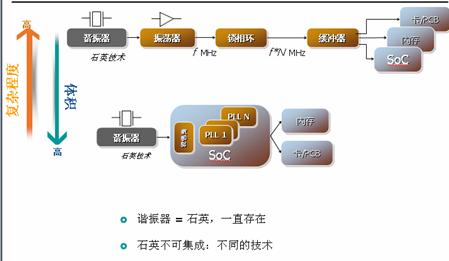

IDT技术:谐振器采用CMOS



此外,IDT3C02振荡器采用一个独特的模拟核设计,其功耗低于2.5mA(空载典型值),从而为基于石英和PLL的高频率振荡器提供了一种低功耗替代方案,同时在1MHz载波偏移条件下实现了一流的-140dBc/Hz的相位噪声。该器件采用业界标准的5×3.2mm石英晶体兼容封装,即低成本、低高度的MSL1塑料IC封装,无需陶瓷密封的封装。

IDT3C02 还具有200nA(典型值)的低功耗待机模式,以及100μs(典型值)的快速启动时间。这些功能组合使该器件非常适合功率敏感的设计,允许频繁的开关电源以进一步节省功耗。由于该器件不包含任何运动元件,且不使用机械或压电电子谐振来产生电子频率,全硅的单片方案实现了优良的耐冲击和振动能力。

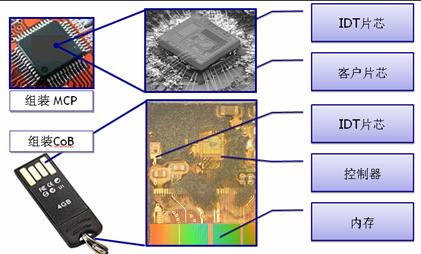

CMOS振荡器解决了缩小外形的问题



Michael McCorquodale较后表示,IDT20101月收购了Mobius Microsystems,并于20104月推出第一款产品,现在终于推出了打破石英传统的令人激动的CMOS新产品。他透露,新产品的货总量已超过300万片,在许多应用设计中中标。300ppm400ppm器件已经开始批量生产,100ppm已提供样品,未来将不断增加的产品组合,以满足客户的各种需求。

www.idt.com/china
