易电源纳米模块和纳米稳压器小空间大作为

2011年10月11日11:20:19 本网站我要评论(2)字号：T | T | T

德州仪器亚太区资深市场经理吴志民详解1A电源模块和42V同步电源稳压器是业界较小的负载点电源转换器

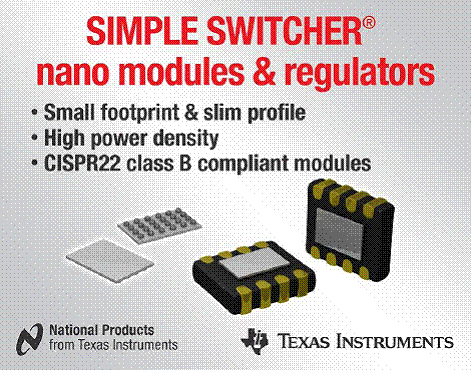

德州仪器（TI）推出了四款全新SIMPLE SWITCHER® 易电源电源管理集成电路（IC），这些产品适用于空间受限的负载点设计，例如工业、通信和汽车应用等领域。本次推出的这些产品同时带有片上电感器的1A LMZ10501和650 mA LMZ10500纳米模块，以及2A LMR24220和1A LMR24210纳米稳压器采用高性能和微型纳米封装。与TI的WEBENCH® Power Architect在线设计工具一起使用，可以简化产品开发流程并加快设计进度。在德州仪器发布这些产品的电话会议上，亚太区资深市场经理吴志民详细介绍了这些产品。

吴志民表示，在典型的空间受限的设计中，TI的新型纳米电源模块支持2.7 V至5.5 V输入电压范围，可以配合纳米电源稳压器降低从中间电压轨至负载点的电压，这为空间和高度受限的应用提供了一个完整的电源管理解决方案。

此前，OEM网络计算机解决方案供应商Gateworks公司已使用了TI的SIMPLE SWITCHER易电源纳米电源模块。该公司工程副总裁Doug Hollingsworth表示：“利用TI的SIMPLE SWITCHER易电源纳米电源模块，我们能够实现更小的尺寸，与以前的分立式解决方案相比，我们的嵌入式路由器板电源的尺寸较之前缩小50％以上。”Laguna GW2380网络平台是一款尺寸小于5平方英寸的微型全功能嵌入式路由器板，耗电量低于3W。GW2380非常适合空间受限的低功耗嵌入式应用，它采用了TI的全新1A LMZ10501纳米模块，以及今年早些时候宣布的3A LMZ14203电源模块。

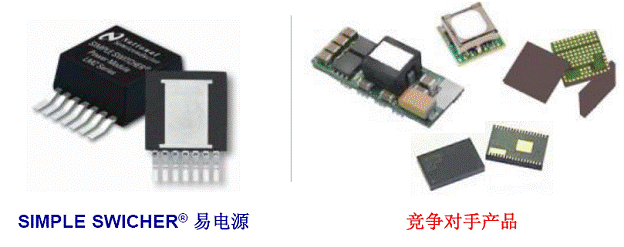

SIMPLE SWITCHER易电源电源模块比同类产品的尺寸小了50％

吴志民介绍说，SIMPLE SWITCHER易电源电源模块扩展了TI的集成电源解决方案组合，产品均符合针对通信应用的CISPR 22 Class B辐射和传导电磁干扰（EMI）标准。全新纳米模块还可满足汽车应用的CISPR 25 Class 5辐射噪声干扰标准。对于便携式应用，TI还提供了完全集成的6.7 mm2 MicroSiP™封装的600 mA TPS82671。

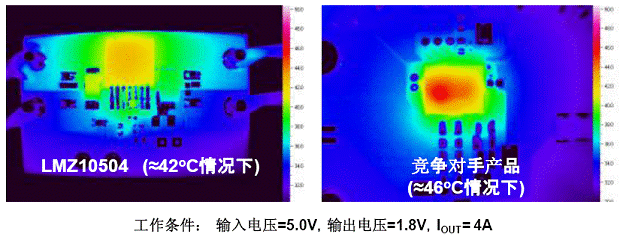

SIMPLE SWITCHER易电源电源模块在散热方面也有很大优势

SIMPLE SWITCHER易电源纳米电源模块的主要特点与优势

• 在95％峰值效率条件下，TI的1A LMZ10501和650 mA LMZ10500可用简单的线性稳压器实现同步开关稳压器的效率

• 凭借集成式电感和微小的尺寸，这些模块解决了典型开关稳压器设计复杂的布局安排难题。

• 这些模块采用2 MHz的固定频率PWM模式，并具有小于10 mV峰-峰值的低输出纹波，以微小的解决方案尺寸实现了低噪声

• 观看示范敬请访问：• 观看示范敬请访问：www.ti.com/powerdemo-v

SIMPLE SWITCHER易电源纳米电源稳压器的主要特点与优势

• 2A LMR24220和1A LMR24210纳米稳压器的工作输入电压范围为4.5 V至42 V，输出电压高达24 V

• 每个稳压器均采用集成同步MOSFET，可实现94.6％的峰值效率，并降低了材料成本

• 稳压器采用仿真纹波模式（ERM）架构的恒定导通时间常数（COT）无需环路补偿，并可实现超快速瞬态响应。独特的焊球配置无需PCB上的微通孔，极大地降低了成本，简化了PCB设计

据介绍，全新纳米电源模块和稳压器已由TI及其授权分销商批量供货。纳米电源模块采用8引脚无引线表面贴装封装，尺寸为3mm×1.2mm×2.5mm。LMZ10501和LMZ10500的1000只建议零售价分别为1.80元和1.30美元。

纳米电源稳压器采用2.45mm×3.64mm×0.65mm 28引脚微型SMD封装。LMR24220和LMR24210的1000只建议零售价分别为2.00元和1.50美元。

SIMPLE SWITCHER易电源系列产品简介

TI的屡次获奖的SIMPLE SWITCHER易电源系列产品于上世纪90年代初推出，目前共包括超过385款简单易用的电源模块、稳压器和控制器。该系列产品适用于3V至75V的输入电压范围，全部引脚兼容，并可获TI WEBENCH Power Designer、WEBENCH Visualizer 和 WEBENCH FPGA Power Architect 等设计及建模工具所提供的全面支持。有关TI SIMPLE SWITCHER 易电源系列产品的资讯，可浏览网页www.ti.com/SWITCHER。

TI WEBENCH 设计工具简介

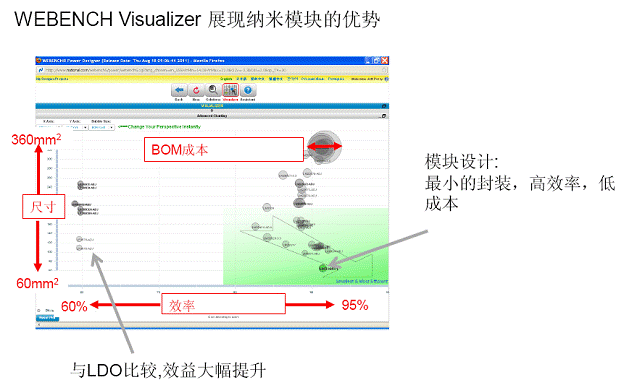

WEBENCH Designer 设计网页的元器件数据库收藏了110家厂商的21,000 多款元器件的相关资料。TI的分销商每隔一小时即会更新产品售价及供货情况的较新资料，令客户可以精确成本预算，提前进行生产规划。用户可以全面比较不同的系统设计，并在数分钟内就有关供应链的管理工作做出明智的决策。只要登入TI的WEBENCH设计网页www.ti.com/webench，并在页首的语言栏选择自己熟悉的语言，便可立即进行免费设计。
