具有高准确度限流功能的新型配电开关
德州仪器 (TI) 宣布推出四款较新的配电开关,能使终端设备在处理较高电容负载的同时还可有效的保护诸如 USB 端口/集线器、手机、笔记本电脑、平板电视以及机顶盒等各种应用不受潜在短路的影响。上述新型芯片通过误差精度仅为 6% 的外接电阻器可支持 75 mA~1.3 A 的可编程限流阈值。与业界同类型竞争解决方案相比,恒流 TPS2552/53 与闭锁 TPS2552-1/53-1 在限流准确度方面至少提升了 50%。TPS2552/3 器件可将输出电流限定在安全水平范围内,当输出负载超出限流阈值时,就会切换到恒流模式,而 TPS2552-1/3-1 在过流情况下则会完全关闭。此外,TPS2552/53 的增强精度还使器件能够作为简单的电路阻断或限流解决方案,从而充分满足除消费类终端设备之外其他更多种应用的需求,如电信系统中的光学模组和低电流管理电源轨等。更多详情,敬请参见: http://focus.ti.com.cn/cn/docs/prod/folders/print/tps2552.html。
主要特性 · 1.3 A 时限流误差精度仅为 +/-6% · 能充分满足 USB 限流要求 · 75 mA~1,300 mA 的可调节限流范围 · 提供恒流 (TPS2552/3) 版本与闭锁 (TPS2552-1/3-1) 版本 · 可与 TPS2550/1 兼容 · 2.5V~6.5V 的宽泛输入范围 · 2uS 的快速过流响应时间 · -40℃~85℃ 的工作温度范围
|
主要优势 · 无需为开关不准确而对电源进行保守设计 · 简化 USB 电源实施 · 只需改变电阻即可跨平台使用同一器件 · 可针对不同设计优化故障行为 · 可从现有 TPS2550/1 产品轻松升级 · 相同产品支持 2.5V、3.3V 和 5V 等不同电压轨的保护 · 超快速开关响应时间能够有效保护电源 · 广泛的工作温度范围能满足大多数商业及工业要求 · 小型封装选择可显著节省板级空间
|
供货情况

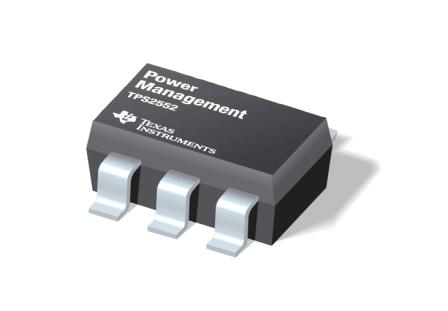

TPS2552/53 目前已开始供货,采用 SOT23-6 与 2mm × 2mm 的 SON-6 封装。
