较高分辨率压力传感器信号调节器可同时提供高性能和高精度

2015年06月25日07:33:26 本网站我要评论(2)字号：T | T | T

强大的单片解决方案在小外形尺寸内集成了24位ADC、14位DAC、可编程内核、电源管理功能以及多个输出接口

日前，德州仪器 (TI)推出了业内较高分辨率压力传感器信号调节器PGA900，该款产品实现了对压力、应力、流量以及液体水平面等条件的快速精确的24位测量。PGA900信号调节器提供一个可编程内核，可在很多压力性桥式传感应用中实现灵活线性化和温度补偿。德州仪器（TI）半导体事业部中国区业务拓展总监吴健鸿和模拟产品业务拓展经理朱文斌介绍了新产品的细节和应用领域。

创新技术引领感测应用领域发展

朱文斌表示，TI 在感测技术的创新有 50 年的历史，拥有如下行业首创：温度传感器 IC、单片红外 (IR) 微机电系统 (MEMS) 温度传感器；气体/化学传感器模拟前端 (AFE)；电感至数字转换器，实现电感感测；用于光照测量的近红外 MEMS DLP® 芯片。 TI 设计库中超过 50 款的感测参考设计加快了设计和模拟进程。客户可以利用 TI 创新产品感知世界。

PGA900集成了2个用于高分辨率信号采集的低噪声24位模数转换器 (ADC)，还集成了一个可用来提供高线性模拟输出的14位数模转换器 (DAC)，以及多种输出接口。其中包括模拟电压、4-20mA电流回路、串行外设接口 (SPI)、I2C、通用异步收发器 (UART)、和单线制接口 (OWI)，从而为设计人员提供可以针对不同应用需求的选项。PGA900的集成电源管理还可满足3.3V至30V之间的外部电源电压输入需求。

他介绍，TI Designs 参考设计简化有助于开发过程。TI Designs 库中超过 50 款传感参考设计，加快了设计和模拟进程。它涵盖了温度感测、压力感测、湿度感测、电容感测、电感感测、霍尔效应感测、以及更多其它感测。TI的综合设计包括电路原理图或方框图、物料清单 (BOM)、设计文件和测试报告。这些参考设计由对系统和产品知识有深入了解的专家们所创建。这一切都让传感器设计更简便快捷。

PGA900压力传感器信号调节器的关键特性和优势

在介绍PGA900压力传感器信号调节器的关键特性和优势之前，朱文斌首先解释了什么是压力传感信号调节器。他说，信号调节器的主要目的是处理非线性的传感单元的输出，将其信号调理后再提供给外部控制电路。

PGA900压力传感器信号调节器的优势在于：快速、高精度传感器信号与温度补偿，集成了2个24位ADC来提供高分辨率信号采集，较大可达到10ppm/°C的低漂移电压基准可在-40°C至150°C工作温度范围内的实现高精度感测；集成14位DAC，实现高线性模拟输出；用户可编程温度与非线性补偿算法，内置ARM® Cortex®-M0内核使开发人员能够用专有温度与非线性补偿算法设计与众不同的较终产品；简单校准：单线制接口可以在不使用其它线路的情况下，通过电源引脚即能实现通信、配置和校准；宽输入电压可实现到电源的直接连接，集成电源管理电路可满足3.3V至30V范围内的输入电压，既简化了设计过程又保证了可靠性。

PGA900评估模块 (PGA900EVM) 可以帮助开发人员快速和轻松地评估器件的性能和集成特性。您可通过TI Store和授权分销商处获得该评估模块。PGA900示例软件和用户指南，以及PSpice和TINA-TI Spice以及TINA-TI模型可从ti.com内下载。

朱文斌透露，PGA900压力传感器信号调节器采用6mm x 6mm超薄四方扁平无引线 (VQFN) 封装，现在已开始供货。

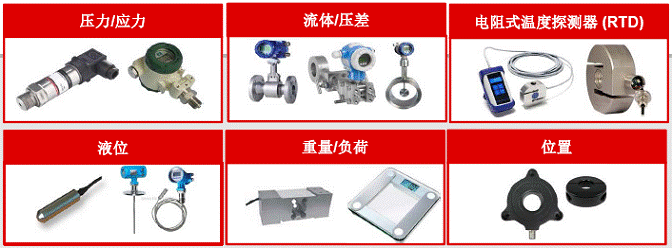

他较后强调，PGA900是TI创新型传感器产品中的较新一款器件，满足了与温度、电流、光照、湿度、临近程度、位置、运动以及更多测量值相关的应用需要。PGA900:可应用领域包括：工厂自动化、过程分析、楼宇自动化、智能传感网络、家电/中央空调、压力/温度变送器等。
