采用 6.25mm x 6.25mm x 1.8mm LGA 封装的 双通道 2.5A、单通道 5A 超薄微型模块稳压器

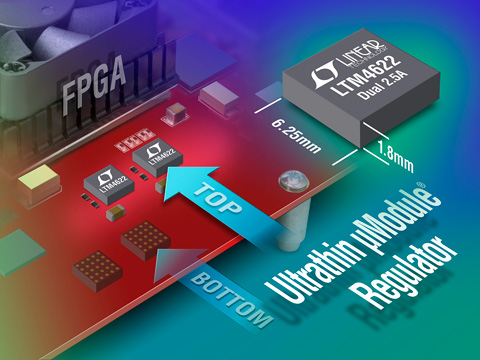

凌力尔特公司 (Linear Technology Corporation) 推出双通道 2.5A 或单通道 5A 降压型微型模块 (μModule) 稳压器 LTM4622,并采用了小型和超薄封装。解决方案仅需要 3 个电容器和两个电阻器,在单面 PCB 上占用面积不到 1cm2,在双面 PCB 上占用面积不到 0.5cm2。LTM4622 采用 6.25mm x 6.25mm x 1.82mm LGA 封装,内置了开关 DC/DC 稳压器、MOSFET、电感器和支持性电路。超薄封装允许 LTM4622 安装在 PCB 背面,从而在 PCB 正面为存储器和 FPGA 等组件腾出了空间。这使得 LTM4622 适合于高度受限的系统,例如 PCIe 和用于嵌入式计算系统中 AdvancedTCA 载波卡的高级夹层卡 (AMC)。
LTM4622 提供两路独立的 2.5A (峰值 3A) 输出,允许电流均分以提供高达 5A 的负载电流。多个器件可以均分电流,以提供更大的输出电流。该器件的输入电源电压范围为 3.6V 至 20V,还可配置为采用 3.3V 输入电源工作。LTM4622 的输出电压范围为 0.6V 至 5.5V。在 –40°C 至 125°C 温度范围内,输出电压的总体 DC 准确度保证在 ±1.5%,其中包括负载和电压调节。LTM4622 的千片批购价为每片 7.15 美元。如需更多信息,请登录 www.linear.com.cn/product/LTM4622。
性能概要:LTM4622
·双通道 2.5A (峰值为 3A) 或单通道 5A 超薄 μModule 降压型稳压器
·3.3V 至 20V 输入,0.6V 至 5.5V 输出
·小型封装:6.25mm x 6.25mm x 1.82mm LGA
·在整个电压、负载和温度 (–40°C 至 125°C) 范围内的较大总体 DC 误差为 ±1.5%
本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
