采用 3mm x 4mm DFN 封装的 1.5A、15V 同步升压型稳压器 可提供 95% 效率、3MHz 开关频率和输出断接功能
凌力尔特公司 (Linear Technology Corporation) 推出集成了输出断接功能的 3MHz 电流模式、同步升压型 DC/DC 转换器 LTC3121。其内部 1.5A 开关在启动时的 1.8V (运行时为 0.5V) 至 5.5V 输入电压范围内提供高达 15V 的输出电压,从而使该器件非常适合电池或标准 3.3V 和 5V 电源。LTC3121 从 5V 输入可在 12V 输出提供高达 400mA 连续输出电流。此外,其 1.5A 电流限制使该器件非常适合诸如 PCI Express 等输入电流受限应用,同时较大限度减小了所需的外部组件尺寸。引脚可选的突发模式 (Burst Mode®) 工作将静态电流降至仅为 25μA,从而延长了手持式应用的电池运行时间。耐热性能增强型 3mm x 4mm DFN-12 封装与高达 3MHz 的恒定开关频率相结合,使设计师能够平衡 PCB 解决方案尺寸和所需的效率。
LTC3121 具
RDS(ON) 仅为 121mΩ (N 沟道) 和 188mΩ (P 沟道) 的内部同步开关,可提供高达 95% 的效率。输出断接功能允许输出电压在停机时完全地放电,并在启动时消除大的浪涌电流,从而较大限度减小了输入电源的负担。当输入电压超过输出电压时,LTC3121 也调节输出电压,从而使该器件能够与任何电池化学组成兼容。就要求以尽可能较低噪声工作的应用而言,LTC3121 可通过一个外部引脚设定以工作在恒定 PWM 模式。其他特点包括外部同步、输出过压保护和坚固的短路保护。
LTC3121EDE 采用 12 引线 3mm x 4mm DFN 封装,有现货供应。千片批购价为每片 2.33 美元。工业级版本 LTC3121IDE 保证工作在 –40°C 至 125°C 工作结温范围,千片批购价为每片 2.73 美元。所有版本都有现货供应。如需更多信息,请登录 www.linear.com.cn/product/LTC3121。
性能概要:LTC3121
·VIN 范围:1.8V 至 5.5V,启动后为 500mV
·输出电压范围: 2.2V 至 15V

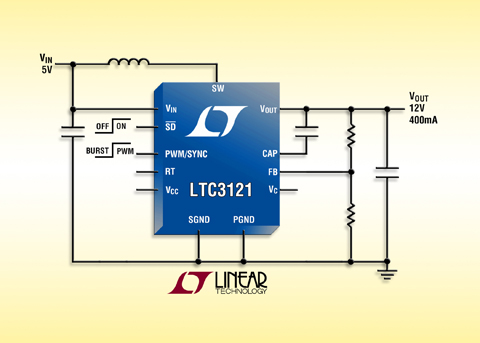

·VIN = 5V 和 VOUT = 12V 时,输出电流为 400mA
·停机时输出与输入断接
·同步整流:效率高达 95%
·浪涌电流限制
·高达 3MHz 的可调开关频率可同步至外部时钟
·可选突发模式工作:IQ 为 25μA
·输出过压保护
·软启动
·停机时 IQ <1μA
·12 引线、3mm x 4mm x 0.75mm 耐热性能增强型 DFN 封装
本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别
