面向 Altera Arria 10 并经验证的 FPGA 电源解决方案

2015年08月30日08:58:00 本网站我要评论(2)字号：T | T | T

凌力尔特公司 (Linear Technology Corporation) 推出面向Altera® Arria® 10 FPGA开发套件的电源管理解决方案。这电路板的技术细节可于 linear.com.cn/altera 查阅。凌力尔特的解决方案满足了 Arria 10 FPGA开发套件及其支持性系统构件的关键功率要求。例如: LTC3877 VID 控制器和 LTC3874 相位扩展器 DC/DC 稳压器可采用一个 12V 输入为内核电源轨在 0.95V 提供 105A。为了进一步扩大 Arria 10 FPGA 的节能优势，这款解决方案还具备两个关键优势：

1)6 位并联 VID 直接与 Arria 10 的 SmartVID 连接以降低 FPGA 的静态和动态功耗。

2)具超低值和温度补偿的 DCR 负载电流检测，这可较大限度提高效率和负载电流准确度。

给高速收发器供电的是凌力尔特的 20A 微型模块 (μModule®) 稳压器 (LTM4637)，该器件通过在 15mm x 15mm LGA 或 BGA 封装中集成屏蔽电感器、MOSFET 和 DC/DC 稳压器，提供了较简单和较快速的解决方案。

电源轨 / 功能	器件型号	描述
FPGA 内核	LTC3877 + LTC3874	105A @ 0.9V 稳压器与 Arria 10 SmartVID 连接
高速收发器	LTM4637	20A μModule 稳压器
加电 / 断电排序、电源监视、电压裕度调节和故障管理	LTC2977	8 通道 PMBus 电源系统管理器
PowerPath™ 管理	LTC4357	高压理想二极管控制器
从 12VIN 的 3.3V 中间总线	LTM4620	双通道 13A 或单通道 26A μModule稳压器
输入过压保护	LTC4365	过压、欠压和电源反向保护控制器
内务处理系统电源和电源管理	LT1965、LT3082、 LTC4352、LTC3025-1、 LTC2418	低噪声线性稳压器，24 位 ADC；低压理想二极管

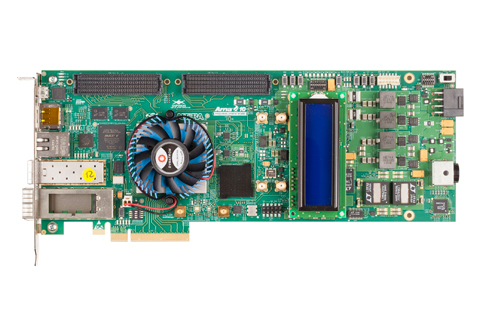

面向 Altera Arria 10 并经验证的 FPGA 电源解决方案
