100V、1A、同步降压型稳压器仅需要 7μA 静态电流

2015年09月09日09:49:50 本网站我要评论(2)字号：T | T | T

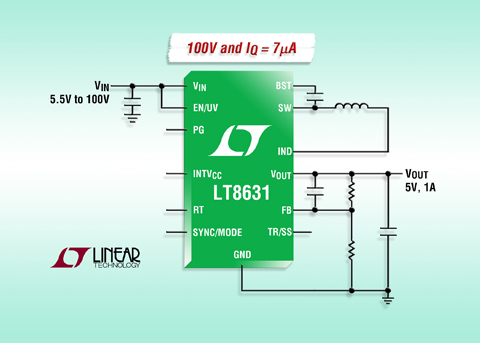

凌力尔特公司 (Linear Technology Corporation) 推出 1A、100V 输入、同步降压型开关稳压器 LT8631。该器件的同步整流提供高达 90% 的效率，而突发模式 (Burst Mode®) 工作则在无负载备用情况下保持静态电流低于 7μA。其 3V 至 100V 的输入电压范围使该器件非常适合 48V 汽车系统、双电池运输系统、工业以及 36V 至 72V 电信应用。该器件内部的高效率开关在电压低至 0.8V 时提供高达 1A 的连续输出电流。LT8631 的突发模式工作提供超低静态电流，使该器件非常适合汽车 “始终保持接通” 系统等应用，而这类应用需要延长电池工作寿命。LT8631 的独特设计可保持较低压差电压，从而使该器件能够以高达 99% 的占空比工作。其电阻器可编程的 100kHz 至 1MHz 频率范围以及同步能力允许在效率和外部组件尺寸之间实现优化。LT8631 的 20 引线 TSSOP 封装具高压引线间隔，可确保为高压应用提供占板面积紧凑、热效率很高的解决方案。

LT8631 采用内部顶端和底端高效率电源开关，并且在单芯片内集成了必要的升压二极管、振荡器、控制和逻辑电路。低纹波突发模式工作在低输出电流时维持了高效率，同时保持输出纹波低于 10mVP-P。特殊设计方法使该器件在宽输入电压范围内实现了高效率，而 LT8631 的电流模式拓扑可实现快速瞬态响应和卓越的环路稳定性。其他特点包括坚固的短路保护、电源良好标记、输出电压跟踪和过热保护。

LT8631EFE 采用耐热性能增强型 TSSOP-20 封装。工业温度级版本 LT8631IFE 经过测试，在 –40°C 至 125°C 工作结温范围内工作有保证。而高温级版本 LT8631HFE 也经过测试以保证工作在 –40°C 至 150°C 工作结温范围。千片批购价为每片 3.60 美元，所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LT8631。

性能概要：LT8631

·超宽输入电压范围：3V 至 100V

·输出电压范围：0.8V 至 60V

·内部同步开关

·低纹波突发模式工作：

o 12VIN 至 5VOUT 时 IQ 为 16μA ，输出纹波 <10mVP-P

o 48VIN 至 5VOUT 时 IQ 为 7μA ，输出纹波 <10mVP-P

·低压差：较大占空比为 99%

·峰值电流模式控制

·固定频率工作：100kHz 至 1MHz

·同步输入

·可编程欠压闭锁

·电源良好标记

·灵活的输出电压跟踪

·短路保护

·低停机电流：5μA

·可承受引脚开路 / 短路故障

·具高压引线间隔的耐热性能增强型 20 引线 TSSOP 封装

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
