5.4A、36V μModule 降压-升压型稳压器

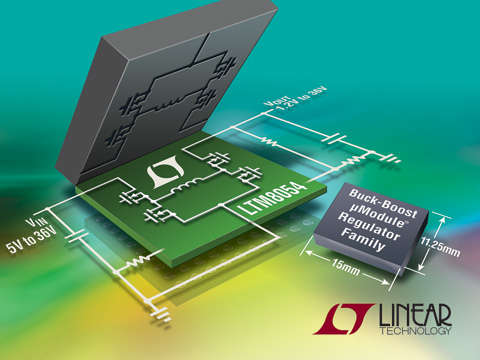

凌力尔特公司 (Linear Technology Corporation) 推出 36VIN (40Vmax)、5.4A 微型模块 (μModule®) 稳压器 LTM8054，该器件采用小型 11.25mm x 15mm x 3.42mm BGA 封装。LTM8054 能调节输出电压等于、高于或低于输入电压。因为该器件可在降压和升压功能之间无缝地切换，即使输入和输出电压之一或二者同时有很大变化，也能提供一个稳压输出。该器件包括了电感器、DC/DC 稳压器、MOSFET 和支持性组件。LTM8054 从 5V 至 36V 输入电压范围以降压、升压和降压-升压 (VIN 约等于 VOUT) 这三种工作模式调节输出电压在 1.2V 至 36V 范围。

LTM8054 采用 4 开关降压-升压型拓扑以较大限度提高效率，在 24VIN、12VOUT (降压) 时效率为 92%，而在36VIN、24VOUT 时则为 94%。工作模式之间的转换是自动进行的，从而使 LTM8054 成为适用于多种应用的简单和紧凑的 DC/DC 稳压器解决方案，应用包括工业控制、汽车、太阳能和大功率电池供电系统。

LTM8054 提供输入和输出电流限制和监视功能。这非常适合需要以恒定电流工作的应用，例如 LED 驱动器、电池充电器、风扇控制和热电冷却控制器。此外，该器件可用各种输入电源实现负载均分。开关频率可通过一个外部电阻器调节在 100kHz 至 800kHz 范围，也可同步至一个 200kHz 至 700kHz 的外部时钟。

LTM8054 在 –40°C 至 125°C 和 –55°C 至 125°C 温度范围内工作。千片批购价为每片 15.95 美元。如需更多信息，请登录 www.linear.com.cn/product/LTM8054。

性能概要：LTM8054

·完整的降压-升压型开关模式电源

·宽输入电压范围：5V 至 36V

·宽输出电压范围：1.2V 至 36V

·从 6VIN 至 12V/1.8A 输出

·从 12VIN 至 12V/3.4A 输出

·从 24VIN 至 12V/5.4A 输出

·可调的输入和输出平均电流限值

·输入和输出电流监视器

·可并联以增大输出电流

·11.25mm x 15mm x 3.42mm BGA 封装
