大联大诠鼎集团力推TOSHIBA相关于工业电子和消费类电子应用的完整解决方案

用于办公室和工业设备的电机驱动器

零件型号

电机类型

绝对较大额定值

特性

应用

输出击穿

输出电流

TA7291SG/ FG

有刷电机

25 V

1.2 A

单桥，输出电压可控制

普通纸复印机(PPC),
打印机,
传真机,
自动售货机,
自动取款机(ATM),
娱乐设备,
读卡器,
点钞机,
等

TA7291P

25 V

2.0 A

单桥，输出电压可控制

TA8428K

30 V

3.0 A

单桥

TA8428FG

30 V

2.5 A

单桥

TA8429HQ

30 V

4.5 A

单桥

TB6549FG/PG

30 V

3.5 A

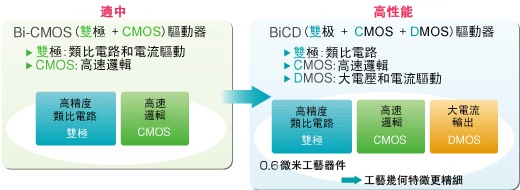

BiCD工艺，直接PWM控制

TB6549HQ

30 V

4.5 A

BiCD工艺，直接PWM控制

TB6561NG/FG

40 V

1.5A

BiCD工艺，双桥

TB6559FG

50 V

2.5 A

恒流PWM控制 / 直接PWM控制, BiCD工艺

TB6568KQ

50 V

3.0 A

BiCD工艺，直接PWM控制

TB6643KQ

50 V

4.0 A/4.5 A

BiCD工艺，直接PWM控制

TB6569FG

50 V

4.0 A/4.5 A

恒流PWM控制/直接PWM控制，BiCD工艺

TB6641FG

50 V

4.0 A/4.5 A

恒流PWM控制/直接PWM控制，BiCD工艺

TB6642FG

50 V

4.0 A/4.5 A

BiCD工艺，直接PWM控制

TB6640FTG

40 V

3.0 A

恒流PWM控制/直接PWM控制, BiCD工艺, 待机功能

TB6551FG

无刷电机

12 V

2 mA

正弦波PWM控制器

工业风扇

TB6588FG

50 V

2.5 A

无传感器控制

TB6630FTG

30 V

1.5 A

120°换相, 内部速度控制器

工业风扇, 泵

TB6604FTG

30 V

20 mA

正弦波PWM控制器

办公室打印机

TB6615PG

步进电机

7 V

0.4 A

控制器

普通纸复印机(PPC),
扫描仪,
缝纫机,
传真机,
打印机,
机器人,
读卡器,
等

TB6560AHQ/AFG/AFTG

40 V

3.5 A/2.5 A

微步驱动(4W1-2相)

TB62206FG

40 V

1.8 A

1-2相，BiCD工艺

TB62209FG

40 V

1.8 A

微步驱动, BiCD工艺

TB6562ANG/AFG

40 V

1.5 A

W1-2相(1/4步)，BiCD工艺

TB62208FTG/FG/FNG

40 V

1.8 A

1-2相，BiCD工艺

TB62214FTG/FG/FNG

40 V

2.0 A

时钟输入，W1-2相(1/4步)，BiCD工艺

TB62218FTG/FG/FNG

40 V

2.0 A

W1-2相(1/4步)，BiCD工艺，相位输入

TB62212FTAG/FNG

步进电机/
有刷电机

40 V

1.5 A/1.8 A
2.0 A/4.0 A

1-2相、4沟道H电桥较多能够控制4台直流有刷电机。

用于家用电器的电机驱动器

零件型号

电机类型

绝对较大额定值

特性

应用

输出击穿

输出电流

TB6633FNG/AFNG

无刷电机

25 V

1 A

PWM无传感驱动器

电冰箱间隔风扇,
干衣机风扇,
温水清洗坐便盖,
电磁炉,
电饭煲,
微波炉

TB6575FNG

5.5 V

20 mA

PWM无传感控制器

空调(室内风扇),
洗衣机,
干衣机风扇,
洗碗机泵,
热水器

TB6588FG

50 V

2.5 A

PWM无传感驱动器

冰箱,
洗衣机,
干衣机风扇,
热水器,
温水清洗坐便盖,
电磁炉,
电饭煲,
微波炉

TB6586FG/AFG/BFG

18 V

2 mA

150度导通角度的PWM控制器

空调
(室外和室内风扇),
厨房风扇,
热水器,
洗碗机泵，
干衣机风扇,
温水清洗坐便盖,
电饭煲,
通风设备

TB6551FAG

12 V

2 mA

正弦波PWM控制器

TB6556FG

12 V

2 mA

正弦波PWM控制器、自动导程角度控制

TB6584FNG/AFNG

18 V

2 mA

正弦波PWM控制器, 自动导程角度控制

TB6585FG

45 V

1.8 A

正弦波PWM控制器

TB6585FTG

1.0 A

TB6631FNG

18 V

2 mA

正弦波PWM控制器, 自动导程角度控制, PWM无传感器

TC7600FNG

6 V

2 mA

TA7291P

有刷电机

25 V

2.0 A

单桥，输出电压可控制

冰箱
(制冰机),
空调,
温水清洗坐便盖

TA7291SG/FG

25 V

1.2 A

TB6552FNG/FTG

15 V

1.0 A

双桥

TB6559FG

50 V

2.5 A

恒流PWM控制/直接PWM控制, BiCD工艺

TB6569FG

50 V

4.0 A/4.5 A

恒流PWM控制/直接PWM控制，BiCD工艺

TB6640FTG

40 V

3.0 A

恒流PWM控制/直接PWM控制，BiCD工艺，待机功能

TB6641FG

50 V

4.0 A/4.5 A

恒流PWM控制/直接PWM控制，BiCD工艺

TB6642FG

50 V

4.0 A/4.5 A

直接PWM控制，BiCD工艺

TB6562AFG

步进电机

40 V

1.5 A

W1-2相(1/4步)，BiCD工艺

温水清洗坐便盖

TB6608FNG

15 V

0.8 A

2W1-2相，恒流控制

空调

TB6674PG/FG/FAG

6 V

TB6674PG/FG：400 mA
TB6674FAG：200 mA

2相(1/1步)，BiCD工艺，待机功能，节能运行

冰箱

用于电池供电器具的电机驱动器

零件型号

电机类型

绝对较大额定值

特性

应用

输出击穿

输出电流

TB6552FNG/FTG

有刷电机/
步进电机

15 V

1.0 A

双桥
TB6552FTG:小型WQFN16封装 (3 mm x 3 mm)

数码照相机,
机器人, 玩具

TB6613FTG

6 V

0.8 A

8沟道,两台串行接口+6位微步驱动器,串行和并行控制

数码照相机,
机器人

TB6593FNG

15 V

3.2 A

单桥

数码照相机,
小型打印机,
玩具

TB6612FNG

15 V

2.8 A

双桥

TB6608FNG

15 V

0.8 A

2W 1-2相，恒流控制

网络摄像头,
小型打印机,
小型扫描仪

TB6614FNG

15 V

3.2 A

单桥（f_PWM ≤ 400 kHz, Ron = 0.3 Ω）

数码照相机,
小型打印机,
玩具

TB6617FNG

40 V

2.0 A

单桥（f_PWM ≤ 350 kHz）

产品型号

TMPM343F10XBG

TMPM343FEXBG

TMPM343FDXBG

主要规格

CPU

ARM® Cortex™-M3

较大工作频率

50MHz

内建内存

闪存1024K字节
SRAM 96K字节

闪存768K字节
SRAM 96K字节

闪存512K字节
SRAM 80K字节

PSC

4单元

高分辨率定时器

8通道（较大200MHz）

2相脉冲计数器

3信道（2个信道与ADC相关）

通信I/F

TSPI 4信道、UART 1信道、SIO/UART 1信道、I²C 1通道

DMA

3单元

16位定时器

16通道

12位逐次逼近型

16通道

10位DAC

6通道

运算放大器

6通道

可变增益放大器

4通道

H-SW桥式驱动器

8通道

霍尔传感器恒流电源

2通道

2相迟滞比较器

2单元

光学编码器偏差开关（Nch）

3通道

供给电压

2.7V至3.3V（数字电源和模拟电源）
2.5V至5.5V（电机驱动单元电源）

封装

VFBGA162（7.0mm × 7.0mm，0.5mm间距）

注释

DMA：直接内存访问
1K字节按1024字节计算。
