IQ 为 28μA 的双输出、升压 + 降压型同步 DC/DC 控制器在汽车系统中保持输出稳定

2015年10月23日18:07:17 本网站我要评论(2)字号：T | T | T

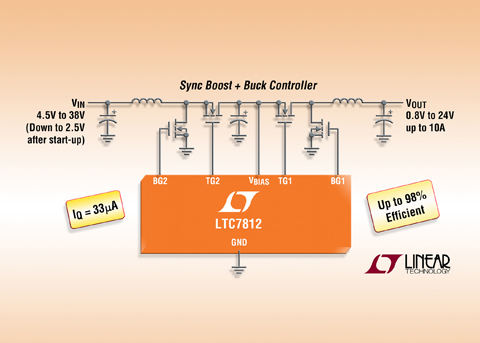

凌力尔特公司 (Linear Technology Corporation) 推出双输出 (升压 + 降压)、低静态电流同步 DC/DC 控制器 LTC7812。该器件级联时，其独立的升压和降压型控制器在输入电压高于、低于或等于输出电压时都可调节输出电压，从而可在冷车发动和抛载情况下保持输出稳定。与传统的单电感器降压-升压型稳压器不同，LTC7812 的级联升压 + 降压型解决方案以连续、非脉动输入和输出电流提供快速瞬态响应，从而极大地降低了纹波电压和电磁干扰 (EMI)，因此非常适合汽车、工业和大功率电池运作的系统。

LTC7812 在 4.5V 至 38V 输入电压范围内工作，启动后可保持低至 2.5V 工作。同步升压型转换器可产生高达 60V 的输出电压，并能够以 0% 占空比工作 (同步开关接通)，以在需要提供较高效率时使输入电压通过。降压型转换器能够以高达 98% 的效率产生 0.8V 至 24V 的输出电压。此外，LTC7812 可配置为以突发模式 (Burst Mode®) 工作，从而在休眠模式且降压通道接通时将静态电流降至 28μA (两个通道都接通时为 33μA)，这个功能对于延长电池运行时间是很有用。强大的 1Ω 内置全 N 沟道栅极驱动器较大限度降低了 MOSFET 开关损耗，每通道提供高于 10A 的输出电流 (仅受外部组件限制)。通过监视电感器 (DCR) 两端的压降或使用单独的检测电阻器，可检测每个转换器的输出电流。

LTC7812 的恒定频率电流模式架构允许在 50kHz 至 900kHz 范围内选择频率，或者可同步至一个 75kHz 至 850kHz 的外部时钟。其他特点包括可调软启动或跟踪、折返电流限制、输出过压保护、运行控制以及电源良好输出电压信号。LTC7812 采用 32 引线 5mm x 5mm QFN 封装。千片批购价为每片 4.00 美元。如需更多信息，请登录 www.linear.com.cn/product/LTC7812。

性能概要：LTC7812

·同步升压 + 降压型控制器

·宽偏置输入电压范围：4.5V 至 38V

·在输入骤降 (冷车发动) 至 2.5V 时输出仍保持稳定

·升压输出电压高达 60V

·降压输出电压范围：0.8V 至 24V

·级联时，允许 VIN 高于、低于或等于稳定的 VOUT

·低输入和输出纹波

·低 EMI

·快速输出瞬态响应

·高轻载效率

·低工作 IQ：33μA (两个通道接通)

·低工作 IQ：28μA (降压通道接通)

·RSENSE 或无损耗的 DCR 电流检测

·可锁相频率 (75kHz 至 850kHz)

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
