2015年10月22日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下世平推出针对电机市场的，基于Toshiba产品的多个电机驱动解决方案，其中包括基于TB67S109的电机驱动开发评估方案、基于TB67B001FTG无传感器三相无刷电机控制方案、基于TB67B008FNG的电机驱动方案、基于TB67B000HG的BLDC电机驱动解决方案、基于TMPM375FSDMG的BLDC马达控制方案等等。

自人类发明电器开始，电机就成为主要的电力消耗品。从家电到办公设备，再到汽车、工业应用等等，可以说电机无处不在，几乎任何需要提供动力的地方都要用到马达。据了解，2014 年全球电机出货量超过 110 亿套。

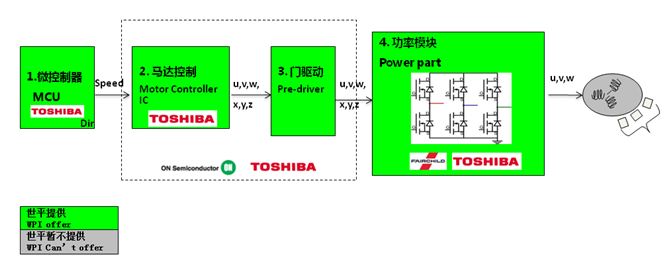

图示1-大联大世平代理的Toshiba电机驱动参考方案框架图

一、基于Toshiba TB67S109的电机驱动开发评估方案

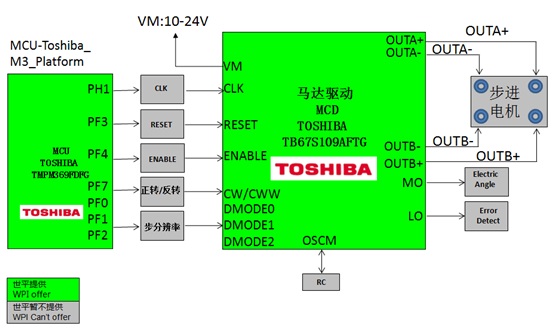

图示2-大联大世平代理的Toshiba TB67S109电机驱动开发评估方案

功能描述

①SPEED MODE：本方案在SPEED MODE中，可以控制电机顺时针或逆时针方向转动，并通过按键增大或减小电机转动速度；

②STEP MODE：本方案进入STEP MODE后，可以通过按键控制电机向顺时针方向或逆时针方向转动一个Step；

③CIRCLE MODE：本方案进入CIRCLE MODE后，可以通过按键控制电机向顺时针方向或逆时针方向转动一圈。

重要特征

①由PWM控制的恒流驱动；

②允许全步，半步，1/4步，1/8步，1/16步，1/32步运行；

③可通过外电阻和外电容自定义电机的斩波频率。

图示3-大联大世平代理的Toshiba TB67S109电机驱动开发评估方案照片

二、基于Toshiba TB67B001FTG 无传感器三相无刷电机控制方案

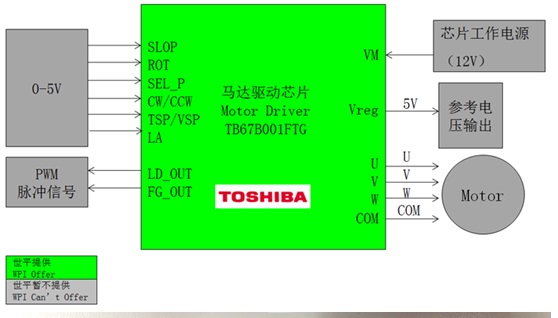

图示4-大联大世平代理的Toshiba TB67B001FTG无传感器三相无刷电机控制方案

功能描述

①马达的启动与停止：通过调节VSP脚控制马达启动 & 停止；

②马达的正转和反转：通过CW/CCW高地电平输入控制电机正反转；

③马达的速度调节：用VSP脚控制电机转速；

④FG_OUT转速反馈信号输出的控制；

⑤LA超前相位角的调节；

⑥通过RS实现电流检测；

⑦LD_OUT Lock Detecting Signal Output。

重要特征

①无噪音运行：通过采用150°宽角度整流驱动实现减少振动和电机噪声；

②无传感器驱动：可控制三相无刷电机的旋转，无需任何霍尔传感器；

③高速旋转：当使用4极电机时，较大功率转速为30,000rpm，是由高速PWM驱动和改进的制冷来实现的；

④全集成驱动：集成三相半桥及驱动，较大可驱动25V/3A电机。

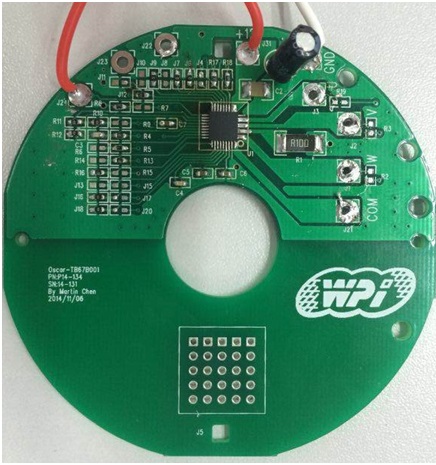

图示5-大联大世平代理的Toshiba TB67B001FTG无传感器三相无刷电机控制方案照片

三、基于Toshiba TB67B008FNG的电机驱动方案

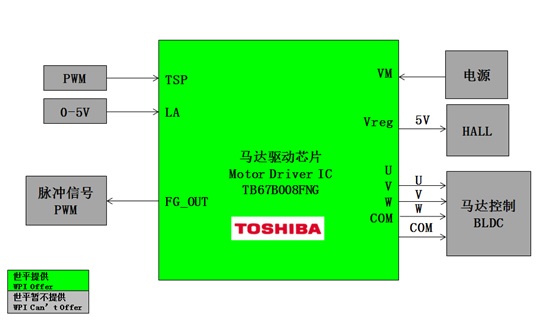

图示6-大联大世平代理的Toshiba TB67B008FNG的电机驱动方案

功能描述

①马达的启动与停止；

②马达的速度调节；

③FG_OUT转速反馈信号输出的控制；

④LA超前相位角的调节；

⑤通过RS实现电流检测。

重要特征

①25Vmax/3Amax 无传感器驱动三相全波模式（内包 Mosfet）；

②超前角控制；

③基于脉冲输入的控制。

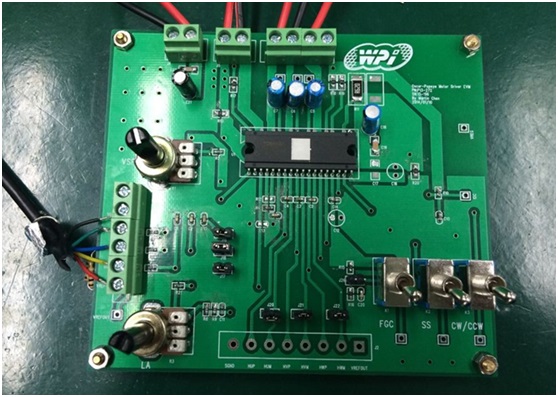

图示7-大联大世平代理的Toshiba TB67B008FNG的电机驱动方案照片

四、基于 Toshiba TB67B000HG 的 BLDC 电机驱动解决方案

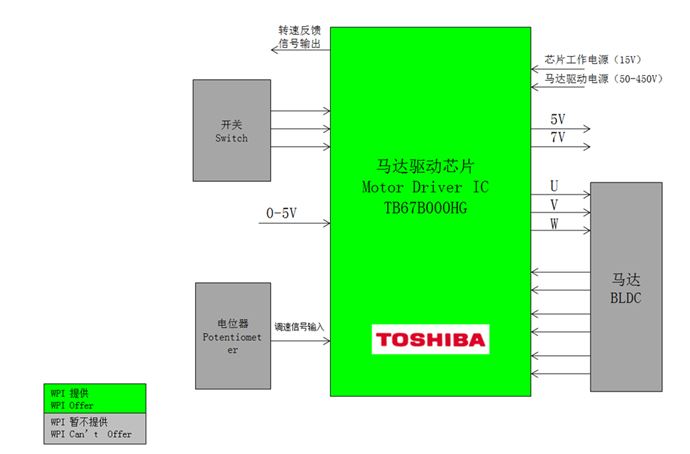

图示8-大联大世平代理的Toshiba TB67B000HG的BLDC 电机驱动解决方案

功能描述

①马达启动和停止：通过电位器控制 TB67B000HG 的Vsp管脚的输入电压来控制 BLDC 马达的启动与停止，当Vsp的输入电压大于2.1V时，马达起转；

②马达正反转：通过开关选择TB67B000HG的CW/CCW管脚的电压高低来控制马达正转和反转；

③速度调节：通过电位器控制TB67B000HG的Vsp管脚的输入电压（0-10V）来控制 BLDC 马达的转速，输入电压越高转速越快。

重要特征

①集成正弦波 PWM ⁄ 宽角度整流控制器和高压驱动器；

②内置振荡器电路；

③内置过电流保护、热关断、欠压锁定及马达锁检测；

④马达的工作电源电压范围：50V 至450V。

图示9-大联大世平代理的Toshiba TB67B000HG的BLDC电机驱动解决方案照片

五、基于Toshiba TMPM375FSDMG的BLDC马达控制方案

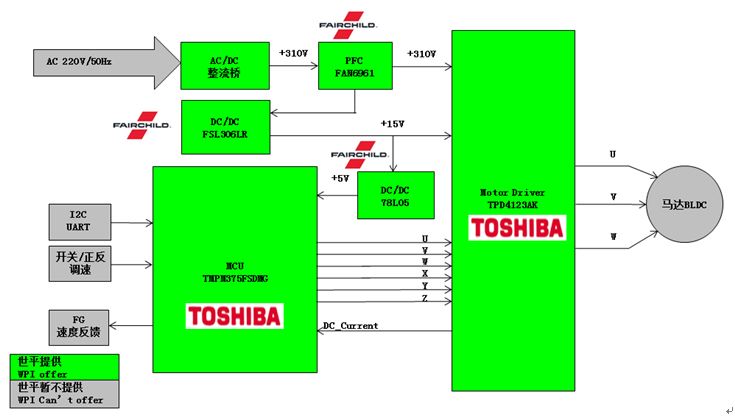

图示10-大联大世平代理的Toshiba TMPM375FSDMG的BLDC马达控制方案

功能描述

①马达驱动板；

②启动与停止马达；

③控制马达的正转和反转；

④调节马达的速度；

⑤电流保护功能。

重要特征

①ARM Cortex-M3内核，较大工作频率可达40MHz；

②采用矢量引擎；

③编码器输入：1个通道；

④运算放大器：1个通道；

⑤内部振荡器（I-OSC）；

⑥16位定时器：4个通道；

⑦12位AD转换器：4通道（2μs转换时间（ADC转换时钟=@40MHz））。

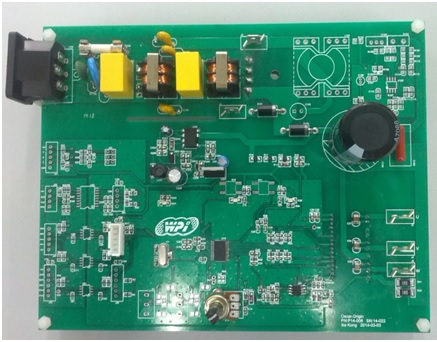

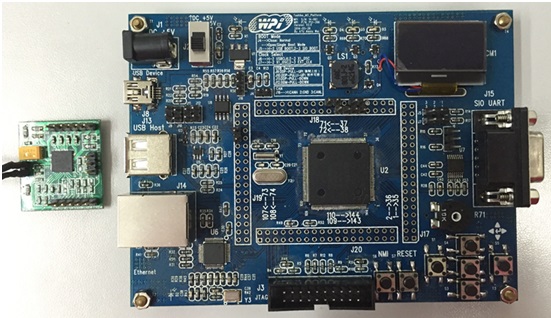

图示11-大联大世平代理的Toshiba TMPM375FSDMG的BLDC马达控制方案照片
