IQ 为 6μA 的 500mA、140V 升压 / SEPIC / 反激式 / 负输出 DC/DC 转换器

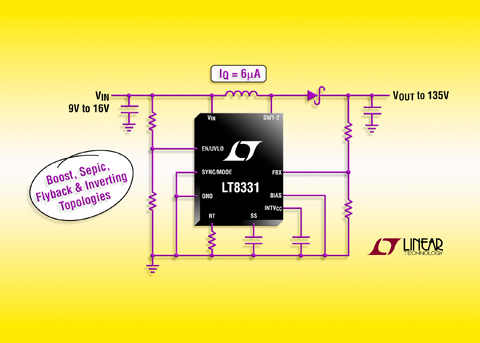

凌力尔特公司 (Linear Technology Corporation) 推出电流模式升压型 DC/DC 转换器 LT8331，该器件具内部 500mA、140V 开关。LT8331 在 4.5V 至 100V 输入电压范围内工作，非常适合用于工业、交通和航空电子应用中的多种输入电源。LT8331 可配置为升压、SEPIC、反激式或负输出转换器。其开关频率可编程在 100kHz 至 500kHz 范围，从而使设计师能够较大限度地减小外部组件尺寸。突发模式 (Burst Mode®) 工作使静态电流降至仅为 6μA，同时保持输出纹波低于 20mVP-P。高压 MSOP-16E 封装和纤巧的外部组件相结合，可确保非常紧凑的占板面积，同时较大限度降低解决方案成本。

LT8331 的内部高效率 0.5A 开关提供高达 90% 的效率。单个反馈电阻器设定输出电压，而无论输出为正或为负，从而较大限度减小了外部组件尺寸。LT8331 的 SYNC/MODE 引脚允许同步至一个外部时钟，或者该引脚也可用来选择突发模式工作以实现超低 IQ，或选择脉冲跳跃模式以实现尽可能较低的噪声。其他特点包括可编程欠压闭锁 (UVLO)、内部软启动、频率折返和过热停机保护。

LT8331EMSE 采用高压 MSOP-16E 封装。工业温度 (˗40°C 至 125°C) 版本 LT8331IMSE 也已供货。千片批购价为每片 2.95 美元，两种版本都有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LT8331。

性能概要：LT8331

·宽输入电压范围：4.5V 至 100V

·超低静态电流和低纹波突发模式工作：IQ = 6μA

·0.5A、140V 电源开关

·用单个反馈引脚设定正或负输出电压

·可编程频率 (100kHz 至 500kHz)

·同步至一个外部时钟

·BIAS 引脚用来实现更高的效率

·可编程欠压闭锁 (UVLO)

·耐热性能增强型高压 MSOP 封装

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
