日置(HIOKI)·微电阻计RM3544应用实例

2015年11月24日13:43:42 本网站 我要评论(2)字号:T | T | T
关键字:传感器
日置的微电阻计RM3544 带有温度补偿功能和缩放功能,因此可以通过提前输入测试片的长度、横截面积的方式,直接读取体积电阻率。

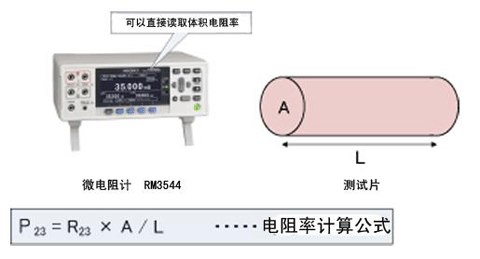

若是使用温度补偿功能,还可以换算成标准温度中的体积电阻率来显示。在评估金属材料和导电性材料时,并不是使用电阻值,而是使用体积电阻率。通过微电阻计测量的电阻值来计算求得 体积电阻率是一件很费工时的事情。微电阻计RM3544 因为有缩放功能,而且可以显示各种各样的单位,所以可以直接读取体积电阻率。另外,通过使用温度补偿功能的话, 还可以换算成标准温度中的体积电阻率来显示。如下图所示:



需要注意的是:测量测试片时请使用带护套的4 端子测试线L2104。


P23:23[℃]时的体积电阻率[μΩm]
R23:测试片的实测电阻值换算为23[℃]时的值的电阻值
L:测试片的长度[m]
A:测试片的横截面积[mm2]
体积电阻率测量的详细内容请参考JIS C2525 金属电阻材料的导体电阻以及体积电阻率测试方法。
测量测试片时请使用带护套的4 端子测试线L2104。



使用仪器


·微电阻计RM3544
·带护套的4 端子测试线L2104
·温度传感器Z2001
