具双极性输出的 80V 同步四象限 DC/DC 控制器 可无缝地提供或吸收高达 5A 电流

凌力尔特公司 (Linear Technology Corporation) 推出 80V 输入同步 PWM 四象限输出 DC/DC 控制器 LT8714。该器件可使输出电压干净地完成通过 0V 的转换，并具有高达 5A 的电流供应和吸收能力，而这与输出电压的极性无关，从而使其非常适合于至正、负或 0V 电压的调节。双极性输出使得 LT8714 能够供应或吸收电流，丝毫不受输出电压极性的影响。该器件的应用包括双向电流源、测试系统、高功率低频信号放大、背部衬底偏压、热电冷却器 (TEC) 和电子车窗着色。

LT8714 在 4.5V 至 80V 输入电压范围内工作，所产生的输出电压取决于外部组件的选择。该器件能够起一个电源和一个负载的作用，并不需要考虑电压极性。其轨至轨输出电流监视和控制功能使器件能够配置为电流源。LT8714 具备创新性 EN 引脚功能，允许使用慢速变化的输入信号。可以通过控制引脚上的电压从外部设定输出电压。

在 100kHz 至 750kHz 范围内可选的固定工作频率可以同步至一个外部时钟。LT8714 提供电源良好输出信号，以指示输出电压是否高于或低于其目标稳定电压。电流模式控制提供卓越的电压和负载调节。其他功能包括过流保护、欠压闭锁和软启动。

LT8714 采用 20 引线 TSSOP 封装，千片批购价为每片 3.65 美元。如需更多信息，请登录 www.linear.com.cn/product/LT8714。

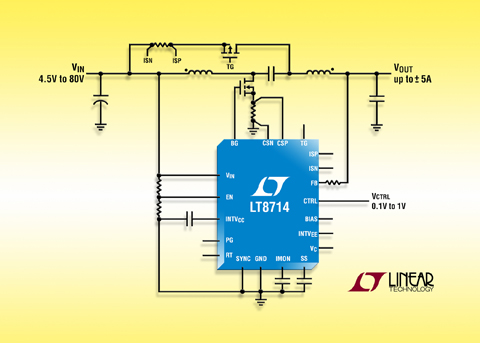

照片说明：80V 同步四象限 DC/DC 控制器

性能概要：LT8714

·无缝的四象限 DC/DC 转换器

·无论输出为正或负，双极性输出可提供或吸收电流

·双向应用

·同步整流

·4.5V 至 80V 宽输入电压范围

·轨至轨输出电流监视和控制

·输出电流高达 5A

·100kHz 至 750kHz 固定工作频率

·可同步至一个外部时钟

·控制引脚设定输出电压

·强制连续或不连续模式

·20 引线 TSSOP 封装

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
