2.375V 至 5.5V 输入、10A μModule稳压器在高达 85oC 的环境中以 91% ~ 95% 的效率提供满标度电流

2015年12月16日14:41:33 本网站我要评论(2)字号：T | T | T

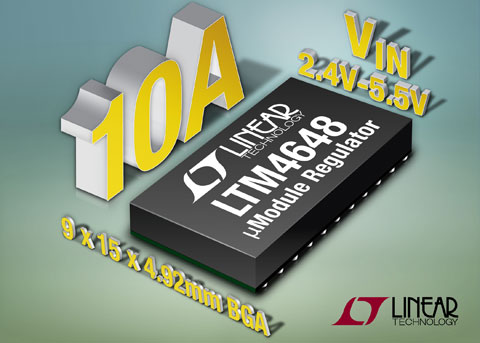

凌力尔特公司 (Linear Technology Corporation) 推出2.375 VIN 至 5.5VIN、10A 降压型 μModule® (微型模块) LTM4648，该器件采用 9mm x 15mm x 4.92mm BGA 封装，运行效率很高，温度上升很少。LTM4648 用低 VIN 电源通过一个集成的 5V 升压型转换器驱动其 N 沟道 MOSFET 的栅极，无需 5V 或 12V 电源轨，也无需依靠辅助稳压器，因此可提高效率，并简化了系统设计。应用包括电信、医疗、工业、航空电子和便携式测试设备的 3.3V 主电源总线和电池供电系统的负载点转换。

LTM4648 在 0°C 至 85°C 环境温度下工作时，可提供满标度功率 (10A，整个 VOUT 和 VIN 范围)，这时不需要散热器或空气流动，输出电流也不会降额。在 110°C (TJMAX=125°C) 的高温环境时可提供半标度功率。该 μModule 稳压器以高达 91% 的效率运行 (3.3VIN 或 5VIN，1.5VOUT/10A)。当将 3.3VIN 转换成 2.5VOUT/10A 时，可实现 95% 的效率。

LTM4648 调节输出电压在 0.6V 至 5V。该器件配备了差分远端检测放大器，以补偿电路板走线阻抗引起的压降，在电压、负载和温度 (–40oC 至 125oC) 变化范围内，LTM4648 调节负载电压准确度为 ±1.5%。

LTM4648 为多个器件多相运行提供输入和输出时钟，以准确地均分高达 40A 的负载电流。多相运行降低了输入和输出纹波，减少了输入和输出电容器数量。

LTM4648 可同步至一个频率范围为 400kHz 至 750kHz 的外部时钟。该器件可选择以突发模式 (Burst Mode®) 或脉冲跳跃模式工作，突发模式适合在轻负载时实现较高转换效率，而脉冲跳跃模式可实现较低的输出电压纹波，因此用户可选择符合自己需求的电路性能。LTM4648 允许输出电压跟踪，以对系统内的多个电源轨排序。为了保护负载，LTM4648 提供了输出过压和过流保护。

LTM4648 的 E 级和 I 级版本保证工作在 –40oC 至 125oC 的内部工作温度范围。千片批购价为每片 13.25 美元。如需更多信息，请登录 www.linear.com.cn/product/LTM4648。

性能概要：LTM4648

·10A DC 输出电流

·输入电压范围：2.375V 至 5.5V

·输出电压范围：0.6V 至 5V

·在高达 85°C 的环境温度下都不需要散热器，电流也不会降额

·较大总 DC 输出误差为 ±1.5%

·具电流均分的多相运行

·远程检测放大器

·内置温度监视器

·可选脉冲跳跃模式 / 突发模式

·9mm x 15mm x 4.92mm BGA 封装

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
