2016年1月19日，致力于亚太地区市场的领先半导体元器件分销商----大联大控股宣布，其旗下世平推出符合 Qi无线充电标准的 TI、Toshiba 解决方案。

为了便于使用并且让设计人员和消费者都受益，无线充电联盟（WPC）制定出了Qi无线充电标准，在供电设备（电力发射器，充电站）和用电设备（电力接收器，便携式设备）之间创建了互操作性。WPC 标准定义了电感耦合（线圈结构）的类型，以及低功耗无线设备所用的通信协议。在这种标准下工作的任何设备都可以与任何其他 WPC 兼容设备配对。

为推动无线充电市场进入爆炸式成长，大联大世平特别推出符合Qi 标准的无线充电解决方案：

一、TI 高集成、易实现无线充电方案

二、Toshiba 简单快速无线充电方案

图示1-无线充电示意图

一、 TI高集成、易实现无线充电方案

1. 5V 输入发射端

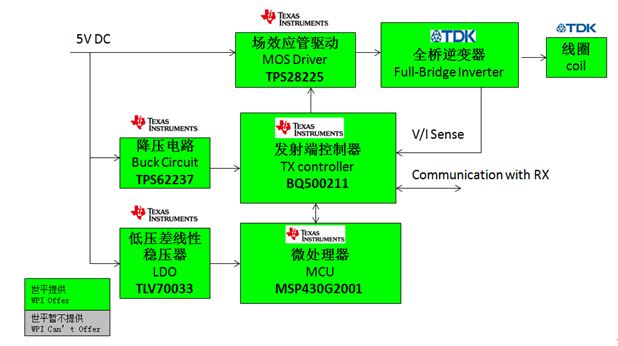

图示2-大联大世平基于TI的Qi无线充电5V发射端解决方案框图

· 第二代数字无线电源控制发射端

· 用于便携式设备如手机等的充电

· 输入 5V 直流电,输出 10V 交流电

· 可寻找将被供电的 WPC 兼容器件

· 接收来自被供电器件数据包通信并管理电源传送

· 动态电源限制（DPL）

· 符合无线电源联盟（WPC）类型 A5 和类型 A11 发送器规范的 5V 运行

· 数字解调减少了器件

· 综合充电状态模式和故障指示

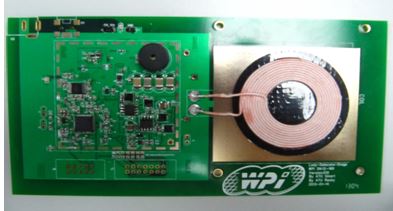

图示3-大联大世平基于TI的Qi无线充电5V发射端解决方案开发板

2. 12V 输入发射端

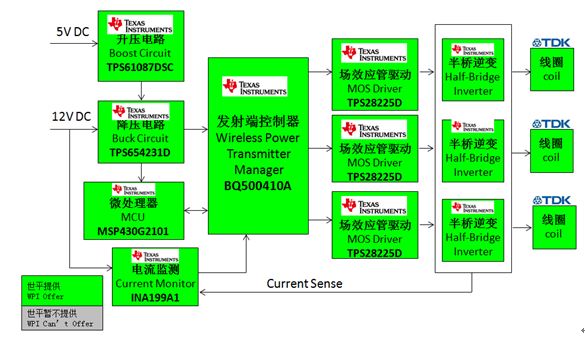

图示4-大联大世平基于TI的Qi无线充电12V发射端解决方案框图

使用三个线圈发送阵列的扩展位置自由
无线电源传输的智能控制
应用在 WPC 1.1 可用的手机，车载和桌面充电
三个线圈发送数组: 充电区域 > 70mm×20mm
12V DC 输入,5V AC 输出
数字解调减少了器件

· 外来物体检测（FOD）

· 增强型寄生金属检测（PMOD）确保了安全性

· 过流保护

· 充电状态和故障状态的 LED 指示

· 符合无线供电联盟（WPC）A6 发送技术规范

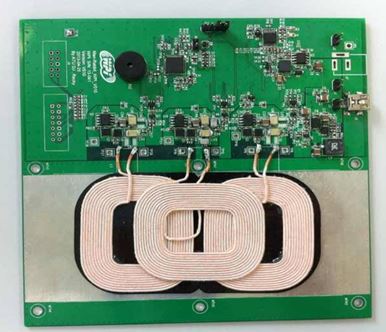

图示5-大联大世平基于TI的Qi无线充电12V发射端解决方案开发板

3. 接收端

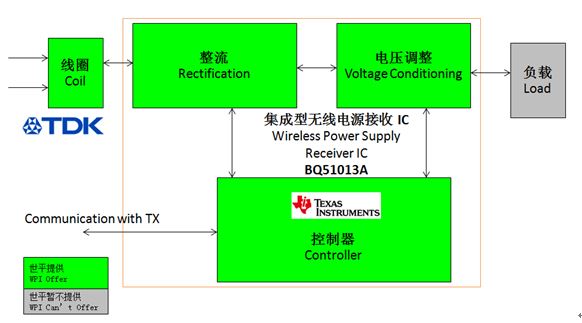

图示6-大联大世平基于TI的Qi无线充电接收端解决方案系统框架图

无线充电接收端
用于便携式设备如手机等的充电
线圈接收 10V 交流电
较高可输出 5V/1A 直流电
可处理来自无线充电发射端的通信信号
93% 的整体峰值 AC-DC 效率

符合 WPC v1.1 标准的通信控制
输出电压调节
低功耗耗散整流器过压钳位（VOVP = 15V）
热关断

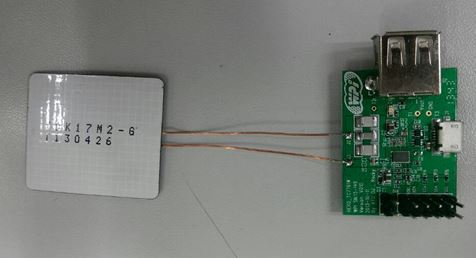

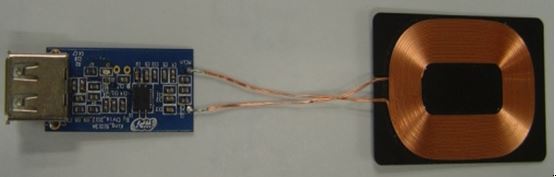

图示7-大联大世平基于TI的Qi无线充电接收端解决方案开发板

二、Toshiba简单快速无线充电方案

1. 发射端

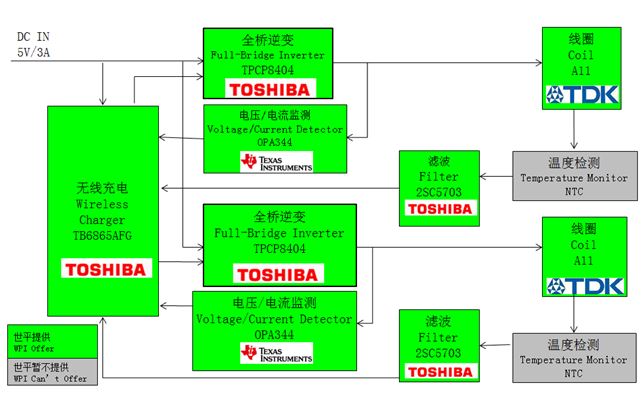

图示8-大联大世平基于Toshiba的Qi无线充电发射端解决方案框架图

· Qi 无线充电发射端

· 输入 DC 5.5V/3A

· 输出 10W

· 可以同时给两个设备充电

· 支持兼容 WPC 标准的移动设备充电

· 与 1.1 版本 WPC 低功耗标准下的 A11，A12，A14 电源传送设计兼容

· Analog Ping 支持异物检测

· 集成了专用模拟电路和一个

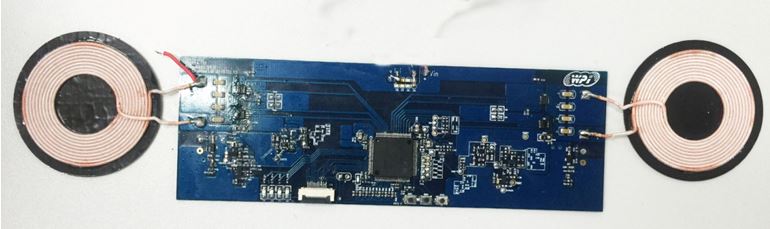

图示9-大联大世平基于Toshiba的Qi无线充电发射端解决方案照片

2. 接收端

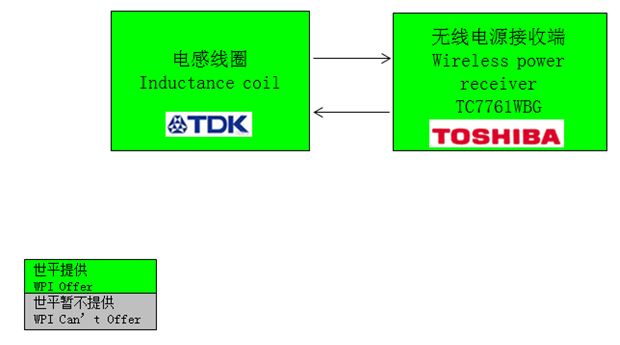

图示10-大联大世平基于Toshiba的Qi无线充电接收端解决方案系统框架图

· 支持 Qi 标准无线充电接收端

· 较大 5W 输出功率

· 95% 较大功率转换效率

· 支持异物检测功能

· 发热量小

· 片上Qi协议控制逻辑

· 28 引脚 WCSP 封装

图示11-大联大世平基于Toshiba的Qi无线充电接收端解决方案照片
