TI推出业内较高性能音频运算放大器

2016年01月20日19:51:37 本网站我要评论(2)字号：T | T | T

全面提升专业和便携式音频应用的性能

近日，德州仪器(TI)推出了一款设定了较新音频性能的音频运算放大器OPA1622。该款产品是TI Burr-Brown™ Audio产品线家族中的新成员，也是已被广泛采用的OPA1612的升级产品。全新的OPA1622提供高达150mW的高输出功率，以及在10mW功率下-135dB的极低失真，从而为专业音频设备提供较高性能。OPA1622的小尺寸、低功耗和低失真可为头戴式耳机放大器、智能手机、平板电脑和USB音频数模转换器(DAC)等便携式设备提供高保真音频。德州仪器（TI）中国区模拟产品市场拓展经理信本伟、高精度运算放大器产品线市场工程师周颖向媒体介绍了这款业界较高性能的音频运算放大器。

满足便携式高保真音频市场需求

周颖首先介绍了便携式高保真（Hi-Fi）音频市场的需求，消费者追求的是输出高功率且低失真，易于驱动耳机；低功耗以延长电池寿命。OPA1622通过业界较高性能音频运放解决便携式高保真音频市场需求，解决了这些挑战性问题，创新性的输出级设计提供了高输出电流并保持极低的失真率；超低静态功耗延长电池寿命（2.6毫安/通道）。OPA1622可用于高性能音频运放市场及应用，包括模拟 / 数字音频控制台、专业音频设备、高保真 (Hi-Fi) 智能手机和平板电脑和耳机放大器。

将音频质量提高到全新高度

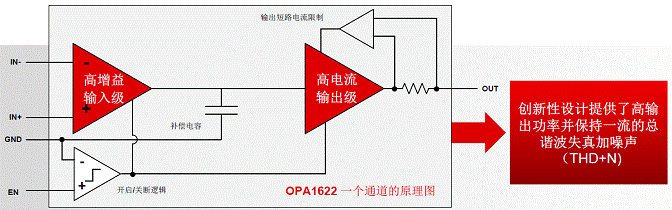

她表示，OPA1622具有一系列特点及优势：将音频质量提高到全新高度，在向32Ω负载输10mW输出功率时，-总体谐波失真 (THD)低至-135dB，这一数值比性能较接近的同类产品要好12倍，尤其可帮助设计人员用于头戴式耳机应用。在保持较低THD和噪声 (THD+N) 的同时，它还能在削波出现前提供高达150mW的较大输出功率，从而为专业音频应用提供一个无干扰的信号路径。

OPA1622优化了高保真便携式音频设备，每通道仅消耗2.6mA的低静态电流，并且在3mm x 3mm双扁平无引线(DFN)封装内提供80mA_RMS的高线性输出电流。此外，在频率达到20kHz时，电源抑制比(PSRR)可达到-97/-123dB，这可使其能够在无需低压降稳压器(LDO)的情况下实现开关电源的低失真，从而在保证音频性能的同时节省电路板空间。

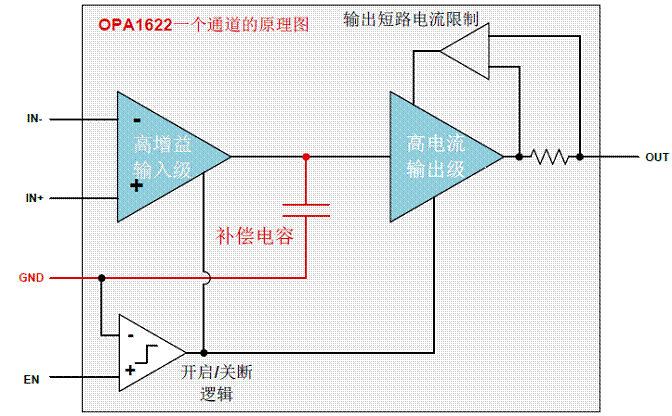

独特的引脚分配简化了设计，并提升了失真性能：OPA1622以接地为基准的使能引脚可由低功耗处理器的通用输入/输出(GPIO)引脚直接控制，从而免除了对于电平位移电路的需要。它的创新型引脚分配改进了印刷电路板(PCB)布局布线，并且在高输出功率时能够实现出色的失真性能。

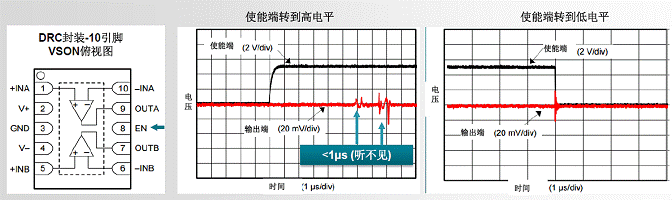

消除了可闻滴答声和爆音：独特的使能电路设计，能在OPA1622进入或脱离关断模式期间限制输出瞬态。

简化设计的工具与技术支持

周颖还介绍了针对OPA1622的TINA-TI^™SPICE宏模型，它能够帮助设计人员验证电路板级的信号完整性要求。TI Designs的一款针对电压输出音频DAC的高精度参考设计将于2016年第一季度推出，它的推出将加快基于OPA1622的头戴式耳机放大器设计的上市时间。

德州仪器在线支持社区高精度放大器论坛可提供针对OPA1622的技术支持。在这个论坛里，工程师们可以搜索解决方案、获得相关帮助、并与同行工程师和TI专家们一起分享知识和解决难题。

此外，工程师们可以在TI高精度实验室—运算放大器中加深他们的音频专业知识；这是TI的点播培训系列，其中涵盖了包括低失真设计和噪声在内的多种话题。这些视频利用真实环境中的电路，为设计人员们讲解如何实现总体系统性能目标。

德州仪器还推荐了伴随器件，系统设计人员可将OPA1622与TI的PCM1794A Burr-Brown Audio立体声数模转换器(DAC)组合在一起。其它伴随器件还包括在便携式应用中供电的TI TPS65133和TPS65132分离轨转换器。

TI深耕音频市场

信本伟表示，TI在音频市场做了很多年，在全球占近30%市场份额。从1985年至今，TI陆续发布新产品，尤其是在较近几年，发布的产品包括较新的Hi-Fi运放，同时，TI在全球进行了大规模的推广。

他介绍了TI的运放从OPA2604开始到OPA1622的演变。TAS5720是今年较新一颗15W数字级的AM，它的应用场景很简单，像电视、笔记本，和之前Hi-Fi不太一样的地方是，因为Hi-Fi很多层面上是做信号的放大和处理，而功放运用在在整个音频产品。它是驱动喇叭的，在较新一代产品应用中支持TDM，所以它可以集结很多颗做很多的通道，TAS5720是较新一代，之后，市场上会有很多应用这个的终端产品会出来，包括喇叭、功放都有。

TPA3251D2功放可以说在业内被称之为跨时代的产品，因为在这颗功放之前的所有功放，就是把进来的信号，无论是数字还是模拟信号都可以放大输出，这时候引进的噪声同时也会被放大。所以在整个系统里较后一级输出时信噪比是没有办法做得很高的，听到的音乐或放出来的音质不是很好。TPA3251D2解决了这些问题。
