大联大诠鼎集团力推TOSHIBA适用于汽车电子之完整解决方案
2016年2月4日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下诠鼎推出Toshiba适用于汽车电子的完整解决方案,其中包括汽车影音解决方案、智能后视镜、车辆照明、胎压监测(TPMS)、无钥匙进入(RKE)、自动泊车(APS)、驾驶辅助系统(ADAS)等等。
Toshiba汽车电子之影音解决方案
介于MP3/MP4播放器和手机等电子设备已经成为欣赏音乐的主流方式,因此外部接口功能正在成为汽车音响系统中越来越重要的组成部分。
东芝提供了满足汽车音响系统,特别是外接几乎所有主要音乐介质的IC及相应解决方案。

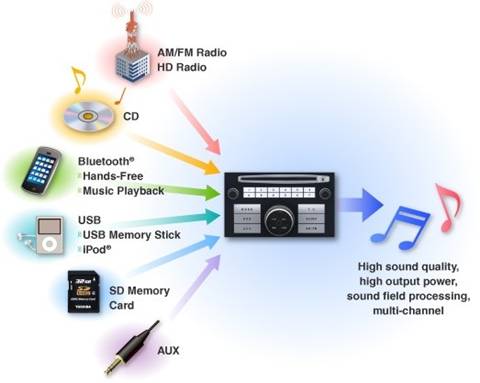

图示1-大联大诠鼎代理的Toshiba适用于汽车电子之汽车影音解决方案示意图
汽车影音系统之USB(无CD)解决方案
TMPM32BC2DFG微控制器的音频应用提供了USB连接和系统控制,并采用了DSP译码各种音频压缩格式的音频数据。
TMPM32BC2DFG仅包含所有必要实现CD机制较少音频系统功能

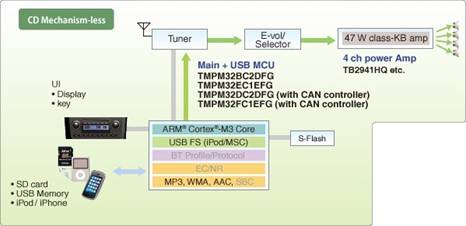

图示2-大联大诠鼎代理的Toshiba适用于汽车电子之汽车影音(USB)解决方案框架图
汽车影音系统之USB+CD解决方案
在基于TMPM32BC2DFG的USB汽车影音解决方案的基础上,加入Toshiba的CD伺服处理器便可以将系统轻松升级到USB+CD音响系统。东芝的CD伺服处理器还具备防震能力。

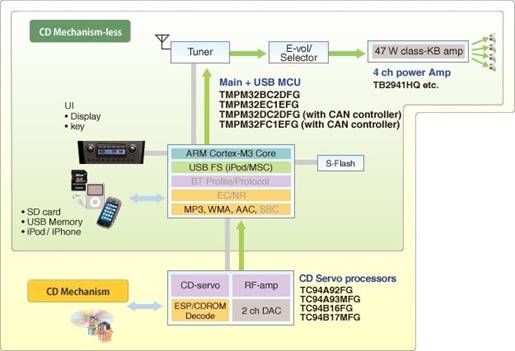

图示3-大联大诠鼎代理的Toshiba适用于汽车电子之汽车影音(USB+CD)解决方案框架图
汽车影音系统之蓝牙+USB解决方案
Toshiba将蓝牙音频和免提电话呼叫功能通过将东芝的蓝牙主机控制器接口(HCI)IC添加到基础的东芝USB音频系统中来实现。

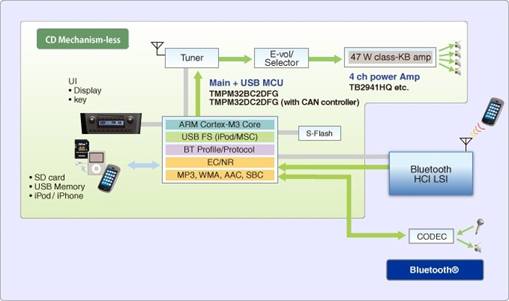

图示4-大联大诠鼎代理的Toshiba适用于汽车电子之汽车影音(蓝牙+USB)解决方案框架图
汽车影音系统之蓝牙+USB+CD解决方案
Toshiba将蓝牙音频和免提电话呼叫功能通过将东芝的蓝牙主机控制器接口(HCI)IC添加到东芝的USB+CD音响系统中来实现。

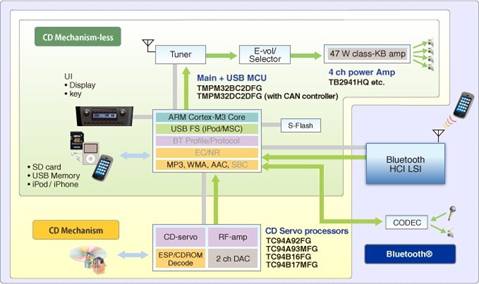

图示5-大联大诠鼎代理的Toshiba适用于汽车电子之汽车影音(蓝牙+USB+CD)解决方案框架图
Toshiba汽车电子之智能后视镜解决方案
东芝的TMPV7502XBG以其优秀的图像处理效果,可以提供路上的行人或是移动物体的侦测及辨识功能,再加上其较低的功率消耗及较小的封装,十分适合于智能后视镜及智能反射镜上的应用。

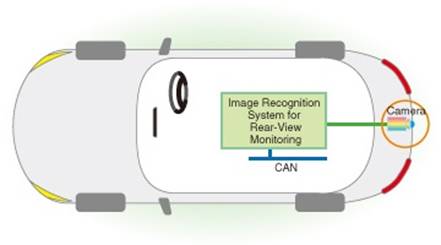

图示6-大联大诠鼎代理的Toshiba适用于汽车电子之智能后视镜解决方案示意图

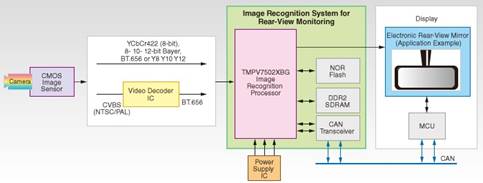

图示7-大联大诠鼎代理的Toshiba适用于汽车电子之智能后视镜解决方案框架图
Toshiba汽车电子之车灯解决方案

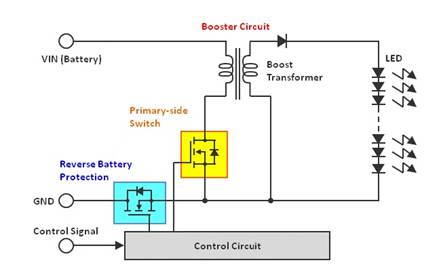

图示8-大联大诠鼎代理的Toshiba适用于汽车电子之车灯解决方案框架图
Function Block |
Product Category |
Package |
Part Number |
Booster Circuit |
MOSFET |
DPAK+ |
From the sorted list for each package, you can choose
the product. |
Reverse Battery Protection |
MOSFET |
DPAK+ |
From the sorted list for each package, you can choose
the product. |
Toshiba汽车电子之胎压监测(TPMS)射频解决方案
东芝为轮胎压力监测系统(TPMS)提供具有优异性能的整体解决方案。除核心处理器之外,还包括系统中的必须具备较强抗干扰性能的射频解决方案。

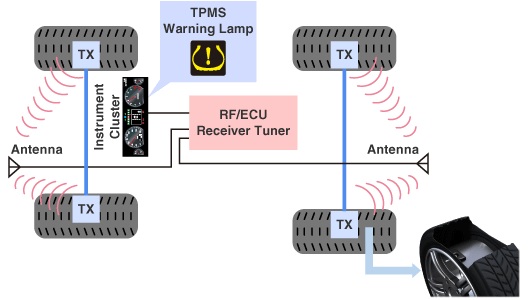

图示9大联大诠鼎代理的Toshiba适用于汽车电子之TPMS解决方案示意图

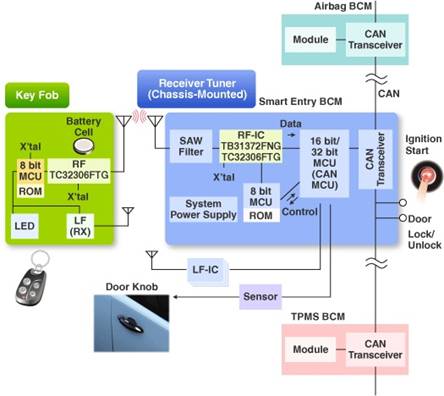

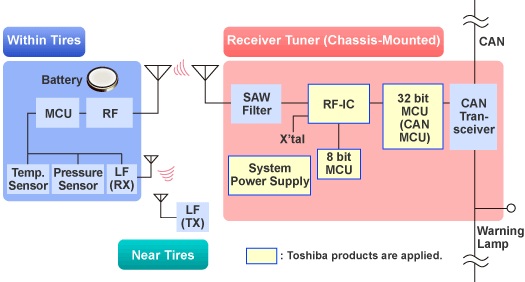

图示10大联大诠鼎代理的Toshiba适用于汽车电子之TPMS+RKE解决方案框架图
射频IC阵容
Part
Number |
Functions
Availability |
Frequency(Hz) |
FSK |
ASK |
Package |
Operating
Voltage |
|||
TX |
RX |
Local |
RF |
IF |
|||||
TC32306FTG |
|
|
VCO |
315 M to
915 M |
230 k/280
k |
|
|
QFN36 |
2.0 to 5.5
V |
Note: This transceiver IC can also be used as
a receive-only IC.
车载微处理器
Part
Number |
ROM |
RAM |
Remarks |
Package |
Operating
Voltage |
TMP89FM82TDUG |
32 KB |
2 KB |
|
LQFP 48 |
4.5 to 5.5
V |
TMPM358FDTFG |
512 KB |
80 KB |
|
LQFP100 |
4.5 to 5.5
V |
Note: Microcontrollers can be used as a
receive-only.
系统电源 IC
Part
Number |
Functions |
Output
Voltage |
Output
Current |
Package |
Operating
Voltage |
TB9005FNG** |
CPU
voltage regulator |
5 V |
8 mA |
SSOP20 |
6 to 18 V |
TB9021FNG** |
CPU
voltage regulator |
5 V |
200 mA |
TSSOP16 |
6 to 18 V |
TB9041FTG** |
CPU
voltage regulator |
3.3/1.5/1.2
V |
200 mA |
QFN36 |
7 to 18 V |
TB9042FTG** |
CPU
voltage regulator |
1.5/1.2 V |
1000 mA |
HQFN52 |
7 to 20 V |
TB9043FTG** |
CPU
voltage regulator |
3.3/1.5/1.2
V |
1000 mA |
HQFN52 |
7 to 18 V |
Toshiba汽车电子之远程无钥匙进入(RKE)解决方案
图示11大联大诠鼎代理的Toshiba适用于汽车电子之RKE解决方案框架图
Toshiba汽车电子之自动泊车系统(APS)解决方案
东芝以其自有的影像辨识技术提供驾驶有效且安全的泊车协助,该系统可帮助驾驶车辆安全无损的进入停车格内。透过镜头的影像,影像辨识及处理IC可分辨标线、侦测行人及完整的掌握车体周围的状况,并显示在中控台的显示屏上或是抬头显示器中。

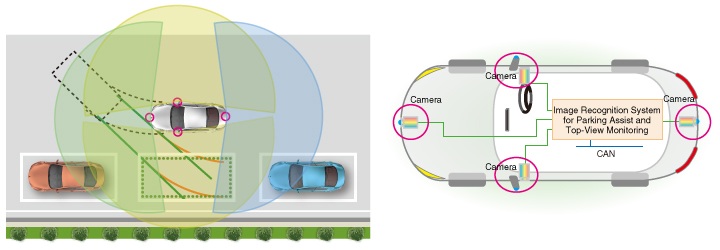

图示12大联大诠鼎代理的Toshiba适用于汽车电子之自动泊车系统(APS)解决方案示意图

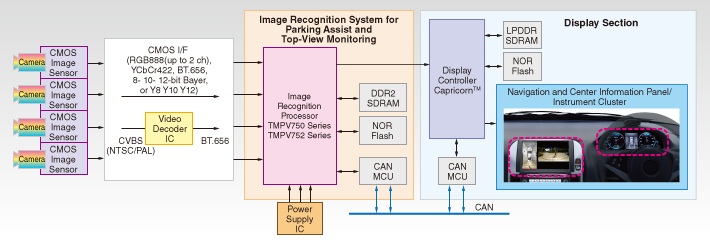

图示13大联大诠鼎代理的Toshiba适用于汽车电子之自动泊车系统(APS)解决方案框架图
Toshiba汽车电子之先进驾驶辅助系统(ADAS)解决方案
东芝的先进驾驶辅助系统(Advanced Driver
Assistance Systems;ADAS)运用多个摄影机为驾驶人提供车辆的工作情形与车外环境变化等相关信息进行分析,且预先警告可能发生的危险状况,让驾驶员提早采取因应措施,避免交通意外发生。

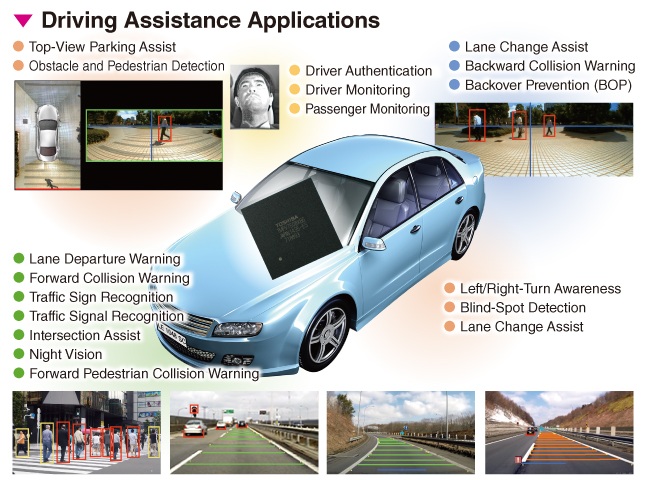

图示14大联大诠鼎代理的Toshiba适用于汽车电子之先进驾驶辅助系统(ADAS)解决方案示意图
东芝IC可提供驾驶以下的行车协助及警告:
Lane Departure Warning (LDW) :车道偏移侦测警告
Traffic Sign Recognition (TSR) :交通标志的辨识
Forward Collision Warning (FCW) :与前车碰撞的警告
Lane Change Assistance (LCA) :变换车道的协助
Obstacle Detection:障碍物的侦测
Right/Left Turn Awareness:左/右转时的提醒
Forward Pedestrian Collision Warning :与前方行人碰撞的警告
Driver State Monitoring (DSM) :疲劳驾驶的侦测
Parking Assistance with Bird's Eye View:停车协助系统
High-Beam Assistance:侦测来车自动调整远光灯协助
Traffic Signal Recognition:侦测红灯以警告驾驶
General Stationary Obstacle Collision Warning:侦测行驶间的障碍物

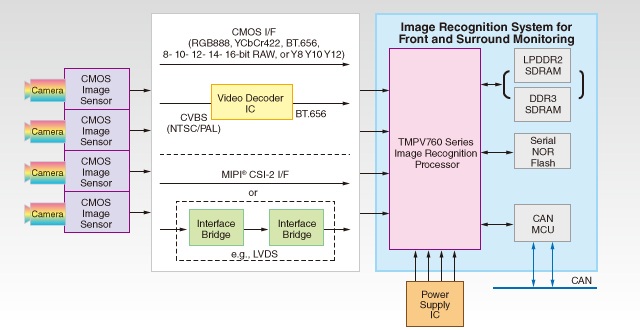

图示15大联大诠鼎代理的Toshiba适用于汽车电子之先进驾驶辅助系统(ADAS)解决方案框架图
图示16大联大诠鼎代理的Toshiba适用于汽车电子之先进驾驶辅助系统(ADAS)解决方案框架图
