Diodes 100V MOSFET H桥采用5mm x 4.5mm封装有效节省占位面积

2016年02月17日14:13:46 本网站我要评论(2)字号：T | T | T

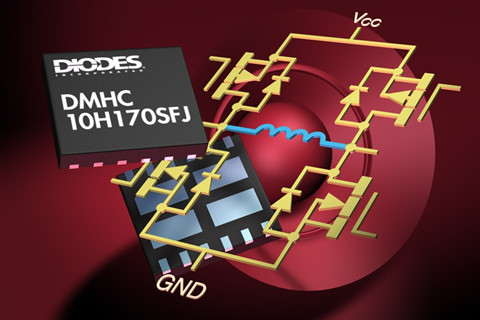

Diodes公司 (Diodes Incorporated) 新推出的100V全H桥DMHC10H170SFJ，把双N通道及P通道 MOSFET集成到微型DFN5045封装 (5mm x 4.5mm)。这种配置可减少元件数量以及节省电路板空间，另外对要求配备多种器件的应用尤为重要，包括一系列工业检测系统或海事声呐设备内的超声波换能器。其它常见的应用有48V电信设备散热风扇的直流驱动电机，以及无线充电板线圈等电感负载。

DMHC10H170SFJ具有100V漏源极击穿电压 (BVDSS)，提供充足的净空以支持48V电信轨和工业应用。它还配备5V的栅极电压，以简化微控制器的直接逻辑电平接口之设计。该器件的峰值脉冲电流额定值为11A，使之能够在驱动线圈通电时处理冲击电流，这一般比直流电机的典型工作电流大五倍。

新产品可替代四个SOT23或两个SO-8封装器件，使多个超声波换能器能以紧凑的陈列部署。以1,024个换能器一组为例，每个都必须由H桥单独驱动，从而为相控阵系统提供可控的聚焦光束。这种系统用来检测材料生产流程，并且适用于海事回声定位系统。

DMHC10H170SFJ采用了V-DFN5045-12封装，提供市场上独有的超小尺寸解决方案。新产品以三千个单元为出货批量。如欲了解进一步产品信息，请访问www.diodes.com。

Diodes简介

Diodes公司 (Diodes Incorporated) 是一家标准普尔小市值 600 指数 (S&P SmallCap 600 Index) 及罗素 3000 指数公司，是全球领先的分立、逻辑、模拟及混合信号半导体产品的制造商及供应商，服务于消费电子、计算机、通信、工业及汽车等不同市场。Diodes的产品包括二极管、整流器、晶体管、MOSFET、保护器件、特殊功能阵列、单门逻辑、放大器和比较器、霍尔效应及温度传感器，涵盖 LED 驱动器、AC-DC转换器和控制器、DC-DC 开关和线性稳压器、电压参考在内的电源管理器件，以及USB 电源开关、负载开关、电压监控器及电机控制器等特殊功能器件。

Diodes公司的总部及美国销售办事处位于美国德克萨斯州普莱诺市和加利福尼亚州苗必达市，在普莱诺、加利福尼亚州苗必达市、台北、桃园市、竹北市、英国曼切斯特和德国诺伊豪斯设有设计、市场及工程中心；在密苏里州堪萨斯城及曼切斯特设有晶圆制造厂，另有一座设于上海；在上海、济南、成都、扬州、台北、香港及德国诺伊豪斯设有组装及测试厂；在台北、香港、上海、深圳、南韩城南市、曼切斯特及慕尼黑设有工程、销售、仓储及物流办事处；并在世界各地设有销售及支持办事处。

在2015年11月24日，Diodes公司收购了总部位于美国加利福尼亚州苗必达市，设计中心、销售及支持办事处遍布全球的百利通 (Pericom) 半导体公司。百利通以行业较完整的解决方案，为计算、通信、消费性及嵌入式细分市场提供接达技术。百利通的模拟、数字和混合信号集成电路，以及频率控制产品，为当前对速度与带寛需求不断增加的电子应用，提供必需的时频、切换、桥接和高速信号调节等技术。
