凌力尔特公司推出双输出 (升压 + 降压)、低静态电流同步 DC/DC 控制器 LTC7813

关键字：航天 应用 汽车 通信 电源 数字 医疗 凌力尔特 计算机 传感器

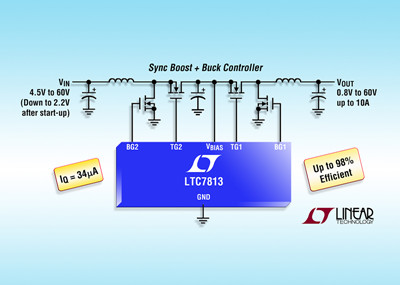

凌力尔特公司 (Linear Technology Corporation) 推出双输出 (升压 + 降压)、低静态电流同步 DC/DC 控制器 LTC7813。该器件级联时，其独立的升压和降压型控制器在输入电压高于、低于或等于输出电压时都可调节输出电压，从而可在冷车发动和抛载情况下保持稳压。与传统的单电感器降压-升压型稳压器不同，LTC7813 的级联升压 + 降压型解决方案以连续、非脉动输入和输出电流提供快速瞬变响应，极大地降低了纹波电压和 EMI，因此，非常适合汽车、工业和大功率电池运作的系统。

LTC7813 在启动时以 4.5V 至 60V 输入电压工作，启动后可保持工作在低持至 2.2V。升压型转换器可产生高达 60V 的输出电压，降压型转换器能够以高达 98% 的效率产生 0.8V 至 60V 的输出电压。此外，LTC7813 可针对“直通”(Pass-Through) 或“线”(Wire) 模式进行配置，此时同步升压 MOSFET 连续地导通且降压型转换器运行在 99% 的占空比，从而使得能以极小的压降把输入电压传递至输出。

LTC7813 可被配置为以突发模式 (Burst Mode®) 工作，从而在休眠模式且降压通道接通时将静态电流降至 29μA (两通道都接通时为 34μA)，这个功能对于延长电池运行时间是很有用。强大的 1Ω 内置全 N 沟道栅极驱动器较大限度降低了 MOSFET 开关损耗，每通道提供 10 安培以上的输出电流 (受外部组件限制)。通过监视电感器 (DCR) 两端的压降或使用单独的检测电阻器可检测每个转换器的输出电流。

LTC7813 的电流模式架构允许在 50kHz 至 900kHz 的固定范围内可选频率或同步至一个 75kHz 至 850kHz 的外部时钟。其他特点包括可调栅极驱动电压、软启动或跟踪、折返电流限制、输出过压保护、运行控制以及电源良好输出信号。

LTC7813 采用 32 引线 5mm x 5mm QFN 封装。千片批购价为每片 4.82 美元。如需更多信息，请登录 www.linear.com.cn/product/LTC7813。

性能概要：LTC7813

• 同步升压 + 降压型控制器

• 宽偏置输入电压范围： 4.5V 至 60V

• 在输入骤降 (冷车发动) 至 2.2V 时输出仍保持稳定

• 升压输出电压高达 60V

• 降压输出电压范围： 0.8V 至 60V

• “直通”或“线”模式

• 级联时允许 VIN 高于、低于或等于稳压的 VOUT

• 低输入和输出纹波

• 低 EMI

• 快速输出瞬态响应

• 高的轻负载效率

• 低工作 IQ：34μA (两个通道接通)

• 低工作 IQ：29μA (降压通道接通)

• RSENSE 或无损型 DCR 电流检测

• 可锁相频率 (75kHz 至 850kHz)
