凌力尔特公司推出同步降压-升压型 DC/DC LED 控制器LT8391

关键字：航天 应用 汽车 通信 电源 数字 医疗 凌力尔特 计算机 传感器

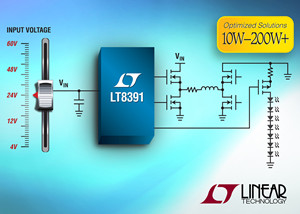

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2016 年 4 月 6 日 – 凌力尔特公司 (Linear Technology Corporation) 推出同步降压-升压型 DC/DC LED 控制器LT8391，该器件可以在输入电压高于、低于或等于输出电压的情况下调节 LED 电流。它的输入电压范围在4V 至 60V，这是汽车、工业和建筑照明等多种应用的理想选择。相似地，它的输出电压可设置在 0V 至 60V，从而能够驱动在单串中的多种 LED。LT8391 的内部 4 开关降压-升压型控制器与四个外部 N 沟道 MOSFET 相结合，可实现从 10W 至 100W 以上的 LED 功率。该器件的降压-升压型功能使其非常适合汽车等应用，在这类应用中，输入电压在停止 / 启动、冷车发动和抛载时会出现剧变。降压、直通和升压工作模式之间的转换是无缝的，即使供电电压有大幅度变化也能提供稳定的输出。 LT8391 使用外部高压侧 PMOS 开关，可同时提供内部 (128:1) 和外部 (2000:1) LED 电流 PWM 调光。它采用  28 引线 4mm x 5mm QFN 或耐热性能增强型 TSSOP 封装，可提供非常紧凑的解决方案引脚布局。

LT8391 使用四个外部 N 沟道 MOSFET，可提供高达 100W 的连续 LED 功率和高达 98% 的效率。±3% 的 LED 电流准确度保证了稳定的亮度。专用峰值降压、峰值升压电流模式控制方法支持可调和可同步 150kHz 至 650kHz 固定频率工作，或内部扩频工作以实现了较低的 EMI。其他特点包括集成自举二极管以及开路和短路 LED 保护，并提供故障情况报告。



LT8391EFE 采用 28 引线耐热性能增强型 TSSOP 封装，LT8391EUFD 采用 28 引线 4mm x 5mm QFN 封装，同时还提供工业级版本的 LT8391IFE 和 LT8391IUFD。千片批购价为每片 4.65 美元。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LT8391。

性能概要：LT8391

• 四开关单电感器架构允许 VIN 高于、低于或等于 VOUT

• 同步开关：效率高达 98%

• 专有的峰值降压峰值升压电流模式

• 宽 VIN 范围：4V 至 60V

• 宽 VOUT 范围：0V 至 60V (51V LED)

• ±3% LED 电流准确度

• 2000:1 外部和 128:1 内部 PWM 调光

• 高压侧 PMOS PWM 开关驱动器

• 集成型自举二极管

• 在降压或升压中没有上管 MOSFET 刷新噪声

• 可调和可同步频率范围：150kHz 至 650kHz

• 无闪烁扩展频谱用于实现低 EMI

• 具故障报告功能的开路和短路 LED 保护

• 采用具裸露衬垫的 28 引脚 TSSOP 封装和 28 引脚 4mm x 5mm QFN 封装
