凌力尔特公司推出超高精度 32 位逐次逼近寄存器 (SAR)型模数转换器 (ADC) LTC2508-32

关键字：航天 应用 汽车 通信 电源 数字 医疗 凌力尔特 计算机 传感器

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2016 年8月1日 – 凌力尔特公司 (Linear Technology Corporation) 推出超高精度 32 位逐次逼近寄存器 (SAR)型模数转换器 (ADC) LTC2508-32。许多高性能应用 (包括数据采集、工业控制和医疗仪表) 均要求准确度和速度。这通常是通过在同一个系统中采用一个高分辨率 ΔΣ ADC 和一个高速 SAR ADC 来实现。

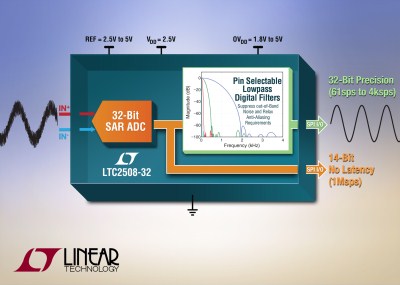

LTC2508-32 通过同时提供一个 32 位低噪声数字滤波输出和一个 14 位 1Msps 无延迟输出简化了此类混合 ADC 系统设计。由于这些输出是从单个 32 位 SAR ADC 内核产生，因此高准确度和高速输出是完全匹配的，即使当工作温度、电源和应力变化时也不例外。与使用两个极度不匹配 ADC 的传统解决方案截然不同，LTC2508-32 中准确度和速度的独特组合实现了高得多的系统性能，同时缩小了解决方案尺寸并减少了组件数目。

LTC2508-32 非常适合那些同时需要实现信号之精准测量和快速跟踪的应用。卓越的 3.5ppm 保证较大线性度加上高达 145dB 的动态范围，使得 LTC2508-32 能在有噪声的情况下完成精准的测量。同时，高速 1Msps 输出提供了输入信号的 14 位差分和 8 位共模表示，从而实现了具早期检测机制的精细复杂控制环路设计。通过在整个输入范围内以超过 120dB 的共模抑制直接对输入信号进行数字化，LTC2508-32 进一步改善了系统准确度，同时简化了信号调理设计。

LTC2508-32 具有一个集成的数字滤波器，该滤波器可配置以优化 32 位高准确度输出的噪声性能和带宽，在 61sps 输出数据速率下的动态范围较大值高达 145dB。该集成数字滤波器提供 80dB (较小值) 的带外噪声衰减，从而放宽了模拟抗混叠滤波器要求并显著地降低了系统复杂性。另外，降低数字滤波输出的数据速率还方便了与慢速处理器的通信。

LTC2508-32 采用单 2.5V 电源时的功率耗散为 24mW。LTC2508-32 现可提供节省空间的 7mm x 4mm 24 引脚 DFN 封装。LTC2508-32 的千片批购价为每片 8.95 美元。样品和演示电路板可通过www.linear.com.cn/product/LTC2508-32或联系凌力尔特当地办事处查询详情。

性能概要：LTC2508-32

• ±0.5ppm INL (典型值)

• 在 61sps 时的 145dB 动态范围 (典型值)

• 在 4ksps 时的 131dB 动态范围 (典型值)

• 保证 32 位，无漏失码

• 具同步功能的可配置数字滤波器

o 放宽的抗混叠滤波器要求

• 双输出 32 位 SAR ADC

o 32 位数字滤波低噪声输出

o 14 位差模 + 8 位共模 1Msps 无延迟输出

• 宽输入共模范围

• 1.8V 至 5V SPI 兼容串行 I/O

• 低功率：24mW (在 1Msps)

• 24 引脚 7mm x 4mm DFN 封装

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
