凌力尔特公司推出超低噪声、超高电源纹波抑制 (PSRR)、低压差电压线性稳压器 LT3045

关键字：航天 应用 汽车 通信 电源 数字 医疗 凌力尔特 计算机 传感器

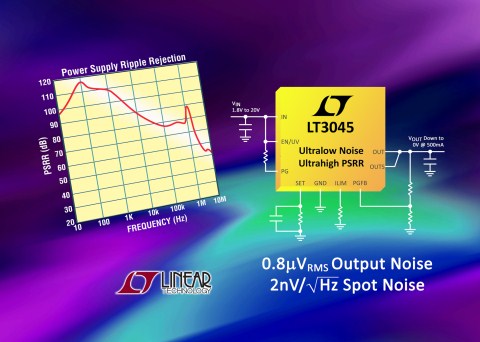

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2016 年 10 月 11 日 –  凌力尔特公司 (Linear Technology Corporation) 推出超低噪声、超高电源纹波抑制 (PSRR)、低压差电压线性稳压器 LT3045，该器件是广受欢迎的 200mA LT3042 超低噪声 LDO 的较大输出电流版本。LT3045 采用独特设计，在 10kHz 时产生仅为 2nV/√Hz 的超低点噪声，在很宽的 10Hz 至 100kHz  带宽上产生 0.8μVRMS 整体输出噪声。其低频和高频 PSRR 性能非常出色。低频 PSRR 直至 10kHz 时超过 90dB，高频 PSRR 直至 2.5MHz 时超过 70dB，从而改善了具噪声或高纹波输入电源。LT3045 运用凌力尔特专有的 LDO 架构，即精准电流源基准之后跟随一个高性能单位增益缓冲器，从而产生几乎恒定的带宽、噪声、PSRR 和负载调节性能，并不受输出电压影响。此外，该架构允许多个 LT3045 并联，以进一步降低噪声、增大输出电流并在印刷电路板上扩散热量。

在 1.8V 至 20V 输入电压范围内，LT3045 在满负载时以 260mV 压差电压提供高达 500mA 输出电流。输出电压范围为 0V 至 15V，输出电压容限在整个电压、负载和温度范围内为非常准确的 ±2%。该器件的宽输入和输出电压范围、大带宽、高 PSRR 和超低噪声性能非常适合为噪声敏感型应用供电，例如 PLL、VCO、混频器、LNA、噪声非常低的仪器、高速 / 高精确度数据转换器、成像和诊断等医疗应用、精准的电源以及作为开关电源的后置稳压器。

LT3045 采用非常小的低成本 10μF 陶瓷输出电容器工作，优化了稳定性和瞬态响应。单个电阻器设定精准的外部电流限制 (在温度范围内为 ±10%)。单个 SET 引脚电容器可降低输出噪声，并提供了基准软启动功能，从而防止在接通时输出电压过冲。此外，该器件的内部保护电路包括电池反向保护、电流反向保护、具折返的内部电流限制和具迟滞的热限制。其他特点包括快速启动功能 (如果使用电容值很大的 SET 引脚电容器就很有用)，以及具可编程门限的电源良好标记以指示输出电压处于稳定状态。

LT3045 采用耐热性能增强型 10 引线 3mm x 3mm DFN (与 LT3042 引脚兼容) 和 12 引线 MSOP 封装，两种封装的占板面积都很紧凑。E 级和 I 级版本有现货供应，工作结温范围为 –40°C 至 125°C。未来的高温 H 级版本将规定温度范围为 –40°C 至 150°C。这些器件有现货供应，E 级版本的千片批购价为每片 2.80 美元。如需更多信息，请登录 www.linear.com.cn/product/LT3045。

性能概要： LT3045

• 超低 RMS 噪声：0.8μVRMS (10Hz 至 100kHz)

• 超低点噪声：10kHz 时为 2nV/√Hz

• 超高 PSRR：直至 10kHz 时 >90dB，直至 2.5MHz 时 >70dB

• 输出电流：500mA

• 宽输入电压范围：1.8V 至 20V

• 采用单个电容器改善噪声和 PSRR

• 100μA SET 引脚电流：±1% 初始准确度

• 单个电阻器设定输出电压

• 高带宽：1MHz

• 可编程电流限制

• 低压差电压：260mV

• 输出电压范围：0V 至 15V

• 具可编程门限的电源良好标记

• 快速启动能力

• 精准的使能 / UVLO

• 可并联多个器件以降低噪声和提供较高的电流

• 具折返的内部电流限制

• 较小输出电容器：10μF (陶瓷)

• 电池反向和电流反向保护

• 12 引线 MSOP 和 10 引线 3mm x 3mm DFN 封装

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
