Pico Technology PC示波器让测试测量易如反掌

2017年03月01日09:20:23 本网站我要评论(2)字号：T | T | T

作者：刘洪

日前，英国比克科技（Pico Technology）在北京举办新产品发布会，公司创始人、总裁兼CEO Alan Tong、全球销售副总裁Trevor Smith和亚太区副总裁Sui Li介绍了PC示波器市场和技术、Pico Technology PC示波器的优势，以及Pico Technology在亚太区的成长，同时发布了可测量高分辨率差分电压波形的PicoScope4444。通过本次发布会，记者了解了Pico Technology独特的技术、产品市场策略和推出的较新系列产品。相信Pico Technology独特的产品和技术将给用户带来对测试测量产品全新的感受和无限想象。

PC示波器的由来和优势

Alan Tong首先介绍了PC示波器的发展历史。他说，直到1991年示波器还都是台式仪器，在Pico Technology推出了第一台基于PC的示波器之后，市场至今一直在成长。今天，Pico Technology已成为一个被广泛认可的以提供新型的且具有高性价比产品的欧洲企业，是全球测试测量行业的技术领导者。

他自豪地表示，Pico Technology产品不仅能够替代传统测试和数据采集设备，而且还引领着当前电子测试行业的发展趋势，如同大哥大演变到智能手机一样，Pico Technology将传统台式示波器演变到了比克示波器（PicoScope），一个可以装到口袋里的紧凑型设备包含了多达6种仪器的功能：示波器、逻辑分析仪、频谱分析仪、任意波形发生器、函数发生器、串行总线分析仪；而且还具备一系列令人惊叹的世界领先和独一无二的指标和特点：USB 3.0接口高速传输数据、2GS深存储深度、16位ADC分辨率、8位到16位可调ADC分辨率、8通道12位ADC分辨率、通道隔离、自定义示波器功能等。

Pico Technology通过提供高级的和买得起的工具在极为广泛的领域满足设计和测试工程师对电子信号进行捕获、测量、分析和调试的需求，为电子世界带来了无可替代的价值。植根于先进科学技术发源地的欧洲，Pico Technology继承了欧洲企业拥有前沿技术和强劲质量，以及坚守对客户、协会和合作伙伴、社区、以及整个人类之承诺的传统，所有产品严格按照ISO9001:2008质量体系进行设计和制造。

Pico Technology目前的主要产品包含有PC实时数字示波器、PC采样示波器、PC TDR/TDT分析仪、PC光信号分析仪、PC采集卡设备、PC电压/电流/温度记录仪、PC脉冲信号源等。Pico Technology支持全世界60多个国家的分销商网络来帮助其创造和维持Pico Technology在行业内的名望。

浮地测量的挑战及应对

Trevor Smith首先分析了浮地测量的挑战。他说，从根本上讲，所有示波器测量的都是电压随着时间变化，且所有电压测量都是基于2点之间的。大部分示波器设计是预测量点中其一个0V，被固定的接到大地上所以探头的参考端是接到示波器BNC输入接口的屏蔽外壳上，也就是示波器连接大地的机壳上。这提出了大多数示波器使用者经常会遇到的一个问题，并非所有电压都是参考大地的。

他说，浮地或差分电压几乎到处都是，如电源（SMPS）、3相电源系统的相位到相位、单相电源系统的零线到火线、差分通信号、放大器负载电路、高边电流分测量、压力传感器（Load cell）/应变仪（strain gauges）/桥测量，放错地线会导致问题，飞出火花。

Trevor Smith指出，虽然有许多技术可以解决这个问题，但都不理想，而且些危险。首先，将示波器浮地是明确不推荐的。而其他较为安全的方案也都既有优点又有缺点。较为安全的方案包括：使用两个通道进行减法运算得到差分的伪差分（A减去B）；使用有源差分电压探头；使用一个输入隔离的示波器。这些方法没一个是较理想的。如伪差分方法低共模抑制比，2个通道产生一条迹线，不太适用于多通道，通道间有偏移，过冲和振铃。有源差分电压探头成本高，4通道差分探头的成本将超过一台示波器，通常需要外置电压源，电池会很快用完，持续的维护和校准成本。通道输入隔离示波器价格很昂贵，指标性能比较低，通常不是高分辨率，输入非常容易损坏，没有探头识别能力，没有探头供电，不是真正的差分输入。

PicoScope PicoScope 4444的不同之处

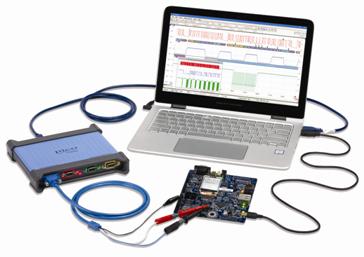

Trevor Smith介绍说，Pico Technology的PicoScope 4444是一款高分辨率真实差分通道隔离示波器。这款仪器具有四个真差分输入通道和各种配件，能够用于从毫伏至 1000 V CAT III的各种应用的测量。新型PicoScope解决了在非接地参考电路元件上进行精确电压波形测量时长期存在的问题，即无需短接电路，避免了对正在进行测试的设备或测量仪器造成损坏。

他说：“在PicoScope 4000系列高分辨率示波器的基础上建造，PicoScope 4444使电气工程师可以在出现共模信号的情况下自由进行差分电压测量。新型仪器在四个通道上具有14位分辨率和256兆捕获内存，因此它是对复杂波形进行精确分析的理想之选，应用范围可从生物医药传感器到电流探测以及1000 V CAT III配电电路测试。据介绍，PicoScope4444是Pico Technology从已经拥有的先进创新技术如2GS超级长存储，16Bit ADC高分辨率技术，灵活可调ADC分辨率技术，基于SDK自定义示波器等功能的又一大创新。它具有差分输入和1:1低压及25:1 1000V CAT III探头的选择，可以同时解决上述问题。

此外，该示波器具有一个全新的智能探头接口，除了可以连接拟测量的差分信号，还可以为霍尔效应AC/DC型等有源电流探头提供电源。当连接兼容探头时，该示波器可以检测并设定相应的单位并在PicoScope 6软件中进行自动设置。

亚太区业务快速增长

Sui Li表示：“在过去几十年中，所有电子设备都在一直向小型化、集成化和智能化方向发展，电子测试设备也不例外。在1991年以前，所有的示波器都是传统的台式示波器，虽然几十年来功能不断发展，但在小型化和集成化上鲜有突破。自从电子工程师出身的Alan Tong在1991年创立Pico Technology公司，并首先开发了PC 示波器以来，经过26年的发展，Pico Technology已经开创了一个PC示波器的市场。Pico Technology也保持着这个市场中的技术和市场份额的领导者地位。”

他强调：“根植于人类现代科技和工业革命的发源地英国，Pico Technology与剑桥地区的学术和技术有着天然的联系。Pico Technology26年来每年不断的稳步持续增长也得到了全球技术和企业界的注目。公司的技术和成长给全球各地的工程师们提供了功能齐全但小型便利的示波器的同时，Pico Technology也得到了业界的广泛认可。2014年公司创始人Alan Tong得到英国女王的接见，并被授予英国女王企业奖。”

Sui Li认为，Pico Technology在亚太区的业务正在快速增长，借此次PicoScope4444新产品发布的机会宣布，Pico Technology已经在中国上海设立了代表处，负责在中国及整个亚太区的业务，以更好的支持中国及亚太区的客户。
