ADI推出 32 位逐次逼近寄存器型 (SAR) 模数转换器-LTC2500-32

2017年04月12日10:30:20 本网站 我要评论(2)字号:T | T | T
具 0.5ppm 线性度的 32 位 SAR ADC 提供 148dB 动态范围

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) 和马萨诸塞州诺伍德 (NORWOOD, MA) – 不久前收购了凌力尔特公司 (Linear Technology Corporation) 的亚德诺半导体 (Analog Devices, Inc.,简称ADI) 宣布推出LTC2500-32,这是一款超高精确度的 32 位逐次逼近寄存器型 (SAR) 模数转换器 (ADC)。LTC2500-32 是一种面向精准测量应用的新型和可行方法,该器件把凌力尔特专有 SAR ADC 架构的高准确度和速度与灵活的集成化数字滤波器相整合,以优化系统信号带宽并放宽模拟抗混叠滤波器要求。LTC2500-32 同时提供两个输出:(1) 一个经过数字滤波的 32 位低噪声输出,该输出实现了高达 148dB 的动态范围;(2) 一个 32 位 1Msps 无延迟输出,该输出由一个超范围检测位、一个表示输入电压差的 24 位代码和一个表示共模输入电压的 7 位代码组成。无延迟输出在本质上与数字滤波输出是完美匹配的,从而在那些需要使用一个附加较快速的 ADC与一个精准 ADC 并行以监视信号完整性的应用中,消除了常见的失配和漂移问题。宽输入共模范围和高 CMRR 使 LTC2500-32 能够连接共模电压不断变化的信号,从而简化了模拟信号链。两个输出每个都可高度准确地表示加在两个输入端子之间的电压差。

LTC2500-32 具卓越的低噪声密度,在 61sps 时提供 148dB 动态范围,在 1Msps 时动态范围则为 104dB。除了低噪声,LTC2500-32 在宽温度范围内提供了无可比拟的 0.5ppm 典型 INL 和 2ppm 保证较大 INL,以及低至可忽略的增益和偏移电压漂移。这些特点相结合可在带噪声的环境中实现较先进的高精确度测量,例如在工业自动化应用环境中。集成的可配置数字滤波器提供了 7 种滤波器类型和 13 种不同的降频采样因子,从而使得用户能高度灵活地针对每种应用进行带宽、滤波器响应和噪声性能的权衡折衷。

LTC2500-32 属于一个超高精确度 SAR ADC 系列,该系列还包括 32 位 LTC2508-32和 24 位 LTC2512-24,LTC2508-32 提供了为数据采集应用而优化的数字滤波器,LTC2512-24 则提供为需要平坦通带的信号处理应用而优化的数字滤波器。LTC2512-24 和 LTC2508-32 提供 14 位无延迟输出,用以监视信号完整性,还提供 4 种降频采样因子,以方便在带宽和动态范围之间做出权衡。而 LTC2500-32 提供更多种滤波器类型和降频采样因子。

LTC2500-32 的商用和工业(–40oC 至 85oC) 温度级版本已开始供货。千片批购价为每片 35.95 美元。用于 LTC2500 SAR ADC 系列的 DC2222A 评估电路板可通过www.linear.com.cn/demo或联系凌力尔特当地办事处查询详情。如需更多信息,请登录 www.linear.com.cn/product/LTC2500-32。

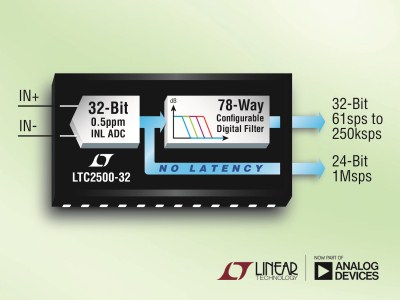

照片说明:具可配置截止频率和灵活的数字滤波器


性能概要:LTC2500-32
1Msps 时具 104dB SNR
双输出 32 位 SAR ADC
o 经过数字滤波的 32 位低噪声输出
o 24 位差分 + 7 位共模 1Msps输出和超范围检测功能
具同步功能的可配置数字滤波器
7 种滤波器类型:Sinc1、Sinc2、Sinc3、Sinc4、Spread-Sinc、平坦通带、平均
宽输入共模范围
128dB CMRR
24 引线 7mm x 4mm DFN 封装

本文给出的报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。

3月10日,ADI完成对卓越的高性能模拟集成电路公司凌力尔特之收购。收购凌力尔特之后,ADI 进一步增强了技术实力。有关此次收购的详情,请登录http://lt.linear.com/07c。

ADI公司简介
Analog Devices (纳斯达克股票代码:ADI) 是全球领先的高性能模拟技术公司,致力于解决较棘手的工程设计难题。我们使客户能够利用无与伦比的检测、测量、供电、连接和解读技术,智能地在现实和数字领域之间架起桥梁,从而了解我们周围的世界。详情请浏览www.analog.com/cn。
