58VIN、24W、负输出μModule 稳压器符合EN55022Class B 要求

关键字：应用 半导体 通信 电源 数字 医疗 凌力尔特

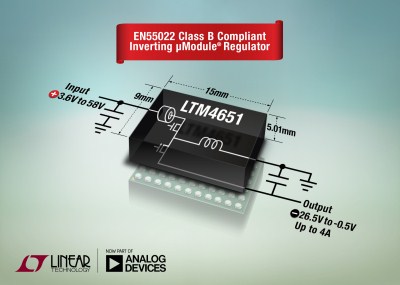

 亚德诺半导体 (Analog Devices, Inc.，简称 ADI) 旗下凌力尔特公司 (Linear Technology Corporation) 推出非隔离式负输出μModule®(微型模块) 稳压器LTM4651，该器件可从正输入电源电压产生–26.5V 至–0.5V 输出。LTM4651 在 3.6V 至 58V 输入电压范围内运行，采用 15mm x 9mm x 5.01mm BGA 封装，是一款紧凑型解决方案，从工业标准5VIN、12VIN或 24VIN电源提供–5VOUT、–12VOUT、–15VOUT和 –24VOUT。LTM4651 设计为满足面向信息技术设备的 EN55022 Class B EMC 标准要求。宽电压范围与低 EMI 运行相结合，使该器件非常适合在严酷环境中运行的应用，例如测试和测量、工业、工厂自动化、过程控制、医疗设备、成像和通信等。

LTM4651 包括一个 DC/DC 负输出稳压器、电感器、MOSFET 和补偿电路。LTM4651 设计为独立负输出稳压器解决方案，无需任何外部电路。这与需要增加电平转换电路的其他解决方案形成了鲜明对比。

LTM4651 的输出电流能力高达 4A 或 24W 输出功率。如需更大的输出功率，可让多个 LTM4651 器件并联运行。所支持的开关频率范围为 250kHz 至 3MHz，由单个电阻器设定。LTM4651 具过流和过热保护。

LTM4651 的工作温度范围为–40°C至 125°C。千片批量的起始价为每片14.75 美元。如需更多信息，请登录www.linear.com.cn/product/LTM4651。

• 宽输入电压范围：3.6V 至 58V

• 高达 4A 输出电流

o 从 12VIN至 –24VOUT提供 24W 输出，PLOSS = 5W，TA = 60°C，tRISE = 60°C，200LFM

• 输出电压范围：–26.5V ≤ VOUT–≤–0.5V

o 安全工作区：VIN + |VOUT –| ≤ 58V

• 随电压、负载和温度 (–40°C 至 125°C) 变化，总 DC 输出电压误差为±1.67%

• 可利用多个 LTM4651 实现并联和均流

• 符合 EN55022 Class B 要求

• 15mm × 9mm × 5.01mm BGA 封装

本文给出的报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
