电源排序得以简化

关键字：通信 电源

设计多轨电源时，每增加一个电源轨，挑战都会成倍增加。设计师必须考虑怎样动态协调电源排序和定时、加电复位、故障监视、提供恰当的响应以保护系统等方方面面。有经验的设计师都知道，随着项目从原型向生产环境转变，成功应对这种动态变化环境的关键是灵活性。在开发过程中，能够较大限度减少软硬件更改的解决方案是理想解决方案。

理想的多轨电源设计方法是，一项设计自始至终只用一个 IC，在该产品的整个生命周期中无需更改布线。该 IC 对多个电源轨自主进行监察和排序，并与其他 IC 协作，无缝地监察系统中多个电源稳压器，提供故障和复位管理。当系统连接到 I2C 总线时，设计师可以运用功能强大、基于 PC 的软件，实时配置系统、实现系统可视化并调试系统。

LTC2937 正合需求。这是一款具 EEPROM 的 6 通道电压排序器和高准确度监察器。6 个通道每个都有两个专用的比较器以±0.75%的准确度准确地监视过压和欠压情况。比较器门限可在 0.2V 至 6V 范围内以 8 位分辨率单独地设定。这些比较器速度很快，具10μs抑峰传输延迟。每个排序器通道都有一个使能输出，可控制一个外部稳压器或一个通路 FET 的栅极。监察器电压和排序器定时的所有方面都是可单独配置的，包括向上排序和向下排序顺序、排序定时参数、以及故障响应。内置 EEPROM 使该器件完全实现了自主化，能够以正确状态加电以控制系统。此外，多个 LTC2937 可协作运行，以对一个系统中多达 300 个电源自主排序，进行所有操作时都使用单条通信总线。

通过 LTC2937 的自主故障响应行为以及调试寄存器，可控制、查看和管理电源故障。LTC2937 自动检测故障情况，并能够以协调一致的方式给系统断电。该器件可保持断电，或尝试在故障后重新给电源排序。在具备微控制器和 I2C/SMBus的系统中，LTC2937 提供有关故障类型和原因以及系统状态的详细信息。微控制器可以就怎样响应做出决定，或者允许 LTC2937 自己响应。

	LTC2933	LTC2936	LTC2937
排序器	无	无	有
比较器输出	无	有	无
门限范围	1V 至 13.9V (1×) 0.2V 至 5.8V (5×)	0.2V 至 5.8V (6×)	0.2V 至 6V (6×)
门限准确度	±1%	±1%	±0.75%
电源	3.4V 至 13.9V	3.13V 至 13.9V	2.9V 至 16.5V
封装 (mm × mm)	5×4 DFN-16，SSOP-16	4×5 QFN-24，SSOP-24	5×6 QFN-28

一个电源周期有 3 个运行步骤：加电排序、监视和断电排序。图 2 针对一个典型系统显示了这些阶段。在加电排序时，每个电源都必须等待，然后在指定的时间内加电到正确的电压。在监视阶段，每个电源都必须保持在指定的过压和欠压限制之内。在断电排序时，每个电源都必须等待 (顺序常常与加电排序顺序不同)，然后在设定时间内断电。在任意时刻都有可能出错，导致系统中出现故障。设计挑战就是，设计一个系统，其中所有这些步骤以及所有变量都可轻易配置，但必须仔细控制。

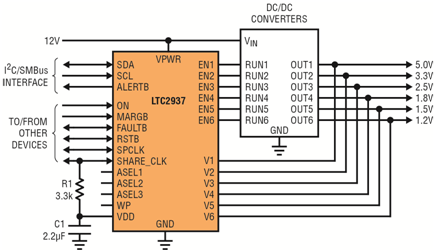

图 1：LTC2937 对 6 个电源排序

当 ON 输入转换至有效时，加电排序开始。LTC2937 按照向上排序顺序逐一加电，使每个电源依次启动，并进行监视，以确保电源电压在指定时间之前上升至高于所设定的门限。任何电源，如果未能满足设定时间要求，都会触发排序故障。

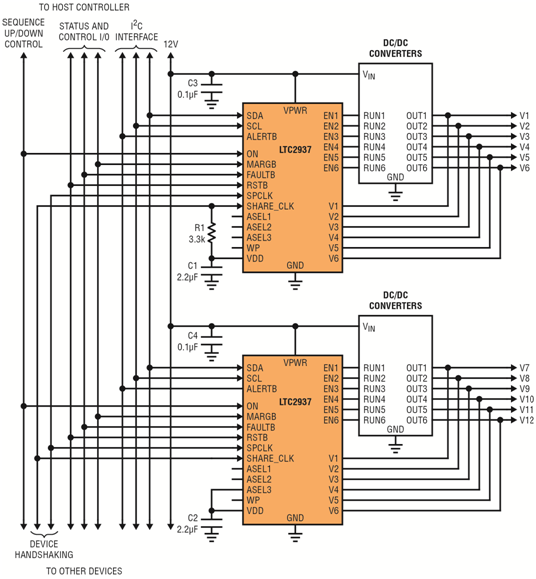

提供排序位置时钟是 LTC2937 的独特优势。每个通道都分配了一个排序位置 (1 至 1023)，并在 LTC2937 计数到给定排序位置序号时接收启动信号。具排序位置 1 的通道总是在具排序位置 2 的通道之前启动。如果更改了系统规定，要求这两个通道以不同的顺序排序，那么排序位置可以交换，在计数到排序位置 1 时给第二个通道加电，计数到排序位置 2 时给第一个通道加电。多个 LTC2937 可以共享排序位置信息，以便对所有 LTC2937 芯片而言，排序位置 N 同时出现，由不同芯片控制的通道可以参与到相同的排序中 (参见图 3)。

当较后一个通道加电并跨过其欠压门限后，监视阶段开始。在监视阶段，LTC2937 运用其高准确度比较器连续监视每个输入的电压，看其是否超越过压和欠压门限。该器件忽视输入信号上较小的干扰，仅在电压以足够的幅度超越门限并持续足够长时间时才触发。当 LTC2937 检测到故障时，会按照所设定的监察器故障响应行为，立即做出响应。在典型情况下，该器件同时关断所有电源，向系统确定 RESETB，然后尝试按照正常启动顺序重新加电。这可防止电源给系统的一部分供电而其他部分得不到供电，或者防止系统在故障后执行不一致的故障恢复。一个系统中的多个 LTC2937 可分享故障状态信息，相互对对方的故障做出响应，从而在故障恢复时，保持协作通道之间完全的一致性。LTC2937 提供无数可编程故障响应行为，以满足很多不同的系统配置需求。

当 ON 输入转变为低电平时，断电排序阶段开始。排序位置时钟再次开始计数，以给电源断电，不过所有断电排序参数都不受加电排序参数影响。通道可以按照任何顺序断电排序，而且多个 LTC2937 芯片协调所有受控电源的排序。在断电排序时，每个电源必须在指定时间限制之内下降至低于其放电门限，否则会触发排序故障。LTC2937 可用一个可选电流源拉低电源电压，以使变化速度慢的电源有效放电。

排序位置时钟强制执行基于事件的排序顺序，每个事件等待之前的事件发生之后才能继续。LTC2937 还允许基于时间的排序，可用于在预定时间点启动电源轨的系统中。可重新配置的寄存器既可在基于时间的排序模式、又可在基于事件的排序模式下运行。

LTC2937 有一套广泛、功能强大的寄存器，而控制这些寄存器很简单。LTpowerPlay的图形用户界面 (GUI) 在一个简便的界面中，显示状态寄存器和调试寄存器中的所有信息。GUI 在I2C/SMBus上与ADI的任何电源系统管理 IC (包括 LTC2937) 通信。配置一个或多个 LTC2937 只需点击几下鼠标这么简单。

LTpowerPlay将设置值保存在 PC 上，并可将设置值写到 LTC2937 的 EEPROM 中。该 GUI 还显示系统故障的所有调试信息。LTpowerPlay可显示任一电源何时出现了过压或欠压，或者，某个电源是否未能成功完成排序定时。故障后，该 GUI 允许彻底控制系统重启。在设计的每个阶段，即启动、配置、调制和运行阶段，LTpowerPlay是系统性能不可或缺的窗口。

LTC2937 简化了电源系统排序和监察。该器件仅需占用非常少的电路板空间，就可构成一个完整系统。LTC2937 非常灵活、可重新配置，而通过 EEPROM 寄存器又可自主运行。该器件可独立运行，或者与一个大型系统中的其他芯片一起使用，无缝协调多达 300 个电源的运行。
