安森美半导体：解读图像传感器战略及全面方案

2018年03月19日12:05:25 本网站我要评论(2)字号：T | T | T

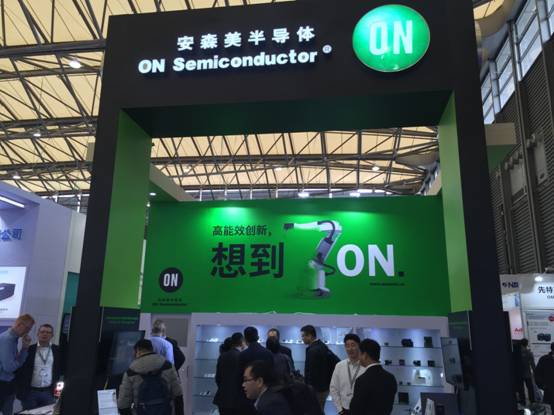

推动高能效创新的安森美半导体携其全新图像传感器在2018上海国际机器视觉展（2018 Vision China）亮相，展现了其图像传感器产品是如何满足工业市场对于高分辨率图像捕捉、出色的成像性能等不同需求。在媒体交流会上，公司图像传感器部全球市场及应用工程副总裁易继辉（Sammy Yi）介绍了公司较新的图像传感器发展战略、工业、汽车、消费等市场的需求和趋势以及重点图像传感器解决方案，包括新品和技术，并就媒体关心的市场热点进行了交流。

关键公司策略及市场领先地位

易继辉首先表示，由于图像传感器在工业、汽车、消费市场等领域的应用近年来日益普及，安森美半导体凭借其在图像传感器在全球的领先市场份额和技术。关键公司策略包括配调资源和投资，在战略增长市场取胜。安森美半导体在汽车、物联网（IoT）、高性能电源转换（HPPC）、电机控制等成熟市场一直保持领先地位。利用其广泛的产品阵容、封装专长、规模和优越的运营为客户提供全面的解决方案；同时优化品质、供应链和制造网络，加强应用专长，提供完整和差异化的客户解决方案，加快产品上市、进程和收入。

他说，安森美半导体是现代图像传感器的创造者，其图像传感器部拥有2000多项成像专利和成像专业知识，传感器阵容丰富，强大的供应链，卓越的品质。图像传感器市场领导地位体现在，在汽车领域技术领先，有广泛的汽车产品组合和全球较佳的系统及软件专知。在工业领域有全面的工业传感器，保持着机器视觉、交通、广播、医疗、科学、生物测定、国防和航空等领域的领先地位。消费领域不断系统创新，包括深度成像、NIR +、SuperCell；在运动摄像机、AR / VR等不断增长的消费市场中领先；扫描、物联网和消费者安保方面也是如此。

三大行业彰显优势

近年来汽车行业出现了巨大增长，汽车图像传感器可服务的市场规模逐年攀升。易继辉认为，汽车行业正处于拐点，汽车功能电子化（电动车EV）、自动驾驶汽车（SDC）需要更高分辨率和应用于ADAS和AD的可扩展图像传感器平台，以实现汽车在夜间微光条件下的较高动态范围。

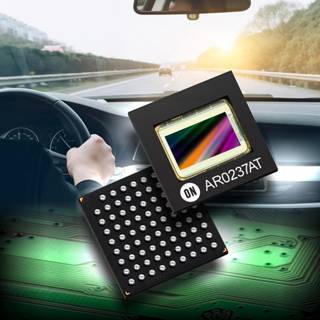

安森美半导体针对其受欢迎的 210 万像素（MP）CMOS图像传感器AR0237推出完全符合AEC-Q100认证的版本，用于新兴的OEM配备的行车记录仪或车前市场车载DVR。

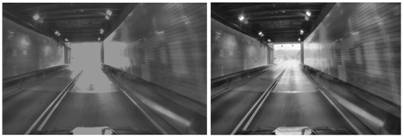

AR0237AT是同款图像传感器的成本优化车用认证版本，它提供1080p / 60fps全高清（HD）视频捕获以及静态图像捕获。随着该应用进入车前市场领域，汽车行业对能够在整个汽车工作温度范围内（-40°C至+ 105°C）工作，并能以合理价格提供合适性能的方案有越来越高的需求。当AR0237AT配以支持Clarity +™的DVR处理器时，其微光照性能进一步得到提升。安森美半导体的Clarity +技术采用创新的滤波技术来优化车用成像方案的信噪比（SNR），能够将光捕获提高2倍。

目前，安森美半导体已成为许多车厂的战略图像传感器合作伙伴，拥有汽车业较大生态系统，端到端图像方案合作伙伴60余家。

在众多新兴消费市场，消费图像传感器的增长驱动力来自于高端安防、扫描、无人机、物联网和OIS/CLAF。以安防为例，主要驱动力是“安全城市”、基础设施、商业和家居。出现了几个令人关注的趋势：一是百万像素，2Mp/1080P继续抢夺VGA和720P的份额，5Mp的产量将开始增长；二是传感器的日/夜和微光照性能、高动态范围（HDR）成像、高帧率和高分辨率；三是视频监控的网络安全、人工智能（AI）及视频内容分析。安森美半导体应用于安防的AR0522可以使近红外（NIR）性能改进2 2倍。而凭借同步深度映射+RGB 获CES 创新奖的AR0430具有同步深度映射和红绿蓝（RGB）功能、超低能耗和卓越的像素性能。

在多样化的工业市场和应用中，增长驱动力来自于机器视觉、中国制造2025、机器人及AI、军事和医疗。作为工业机器视觉的领袖，安森美半导体为这个较快速增长的市场提供机器视觉方案。XGS 8000和XGS 12000就是X-Class 平台的首两款产品，使单一摄像机设计不仅能支持多种产品分辨率，还能支持不同的像素功能。

据介绍，X-Class图像传感器平台通过在同一图像传感器框架内支持多种CMOS像素架构，实现摄像机设计的新维度。这让单一摄像机设计不仅能支持多种产品分辨率，还能支持不同的像素功能，例如在给定的光学格式以分辨率换取更高成像灵敏度的更大像素，以及优化设计可在低噪声工作以增加动态范围等等。通过通用的高带宽、低功耗接口来支持不同的像素架构，摄像机制造商可充分利用现有的零件库存并加快新摄像机设计的面市时间。

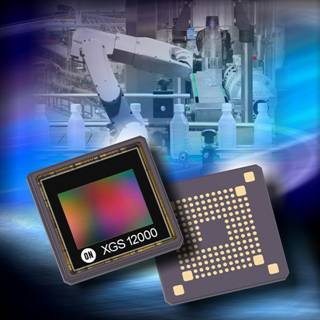

X-Class系列产品中的首两款器件XGS 12000和XGS 8000均基于此平台的首款像素架构——先进的3.2 um全局快门CMOS像素，具备卓越的成像性能、高图像均匀性和低噪声等特性。 XGS 12000以1英寸光学格式提供1200万像素（4096 x 3072像素）分辨率，为现代机器视觉和检测应用提供所需的成像细节和性能。该器件将提供两种速度等级：一种是通过提供高达每秒90帧（fps）的全分辨率速度，充分利用10GigE接口；另一种更低价格版本则以全分辨率提供27 fps，与USB 3.0计算机接口的可用带宽保持一致。XGS 8000以1/1.1英寸光学格式提供4k/UHD（4096 x 2160像素）分辨率，也将计划提供两种速度等级（130和75 fps），使这一器件成为广播应用的理想选择。

随着机器视觉检测和工业自动化等工业成像应用的需求持续推进，针对这一不断增长市场的图像传感器的设计和性能也必须不断演进。全新XGS像素的X-Class平台和器件，有助于终端用户获得他们在这些应用中所需的性能和成像功能，同时摄像机制造商也能够在当下和未来灵活地为其客户开发下一代摄像机设计。

易继辉较后表示，安森美半导体图像传感器领先业界，先进成像技术源于40 多年的传承。宽广的图像传感器阵容结合公司其他产品部提供的系统方案，持续开发针对市场趋势和应用的新产品。通过遍及全球的评估及应用技术支持和本地成像解决方案工程中心，安森美半导体持续注重中国市场，帮助客户实现更多创新应用。
