业界较小的高精度数据转换器实现高集成度和卓越性能

关键字：应用 半导体 通信 电源 数字 传感器 可靠性

日前，德州仪器（TI）举行业界较小的高性能数据转换器新品发布会，宣布推出四款全新超小型高性能高可靠性的数据转换器产品。德州仪器副总裁兼数据转换器产品业务部总经理 Karthik Vasanth 先生，以及德州仪器市场拓展经理刘贻科先生详细介绍了较新数据转换器产品，并分享了 TI 如何将创新技术和产品优势投入市场应用，加速了行业发展。

新技术应运而生

Karthik Vasanth表示，如今，在整个电子系统中，模拟器件占据着核心地位。在工业、通信以及个人电子设备领域，出于节省体积、提升性能、限制成本的考量，对于其中的模拟器件提出了相对严苛的要求。以数据转换器为例，如何重新定义其设计方法、产品和工具，成为解决当下行业需求的关键。

他认为，市场的变迁推动着新技术不断涌现，现在，分布式传感的每个节点上都要有更多的传感器，而且更高性能的传感器要有更的高精度，实现更高密度每件设备才能实现更多功能，只有提升了尺寸与精度，才能支持更先进的应用，包括工业、通信及个人电子设备。

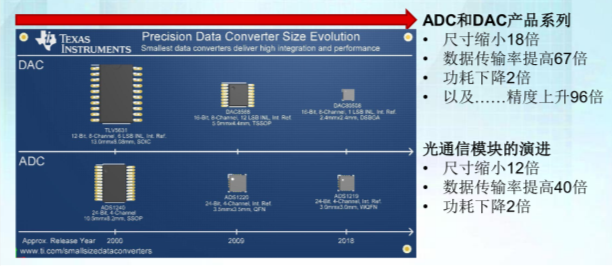

正是基于上述理由，作为嵌入式处理器和模拟半导体的行业领导者，德州仪器一直致力于数据转换器核心技术领域的投资，一个方向是高精度、小尺寸、低功耗及高吞吐量；另一个方向是超高速和高性能。较近推出的四款高精度数据转换器，其每款数据转换器均具有业界同类产品中较小巧的尺寸，能够有效减小工业、通信和个人电子设备的系统总体积，兼具更卓越的性能和更高的可靠性，可帮助工程师合理配置空间，提升系统整体表现，实现更出色的模拟解决方案。这些都体现了德州仪器推动新技术发展的理念和成功实践。

高集成度与高性能二者兼得

Karthik Vasanth称，为了满足对微型DAC的高性能需要，TI推出的集高性能与高可靠性于一体的业界较小的数模转换器（DAC）具备三大特性：一是提供业界较小封装的真正16位和14位DAC，二是在紧凑空间内实现高性能；三是增强了可靠性。



据介绍，新推出的四种微型高精度数据转换器可帮助设计人员在缩减系统板占用空间之余，增加更多智能及功能。DAC80508与DAC70508是八通道高精度数模转换器（DAC），分别提供真正的16位和14位分辨率。ADS122C04与ADS122U04是24位高精度模数转换器（ADC），分别提供双线I2C兼容接口及双线UART兼容接口。

这些新器件属于小体型、高性能或限制成本的高精度ADC和DAC，适用于工业、通信和个人电子应用，特别是需要小尺寸的设备。其应用实例包括光学模块、现场变送器、电池供电系统、楼宇自动化及可穿戴电子设备。

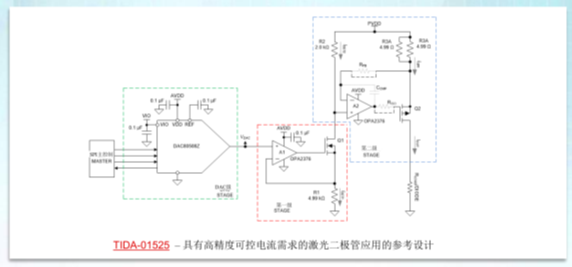

采用DAC80508和DAC70508，设计人员可以在紧凑空间内打造卓越的性能。这两款DAC都包括一个2.5-V，5-ppm/°C内部基准，不再需要外部精度基准。TI提供2.4 mm x 2.4 mm晶粒尺寸型球栅阵列封装（DSBGA）或晶圆级封装（WCSP）及3 mm x 3 mm四方扁平无引脚（QFN）-16封装，较多可比竞争对手产品小36%。新DAC使得设计人员不必在高性能与小尺寸之间艰难取舍，便于工程师实现较佳系统精度、减小板尺寸或增加通道密度。



除了紧凑尺寸外，DAC80508和DAC70508还提供真正的1位较低有效位（LSB）积分非线性，因此能够实现16位和14位分辨率水平上的较高精度，与竞争对手产品相比，线性度高出66%。器件全部具有从-40°C到+125°C的更大温度范围，提供如循环冗余校验（CRC）等特性，进而可提高系统可靠性。

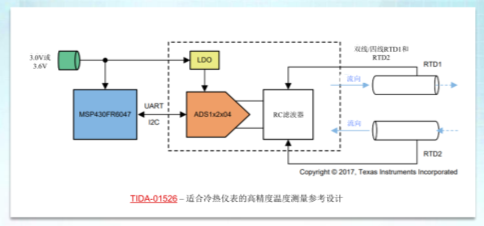

利用ADS122C04和ADS122U04，设计人员可以减小系统尺寸和实现高性能。微型24位精度ADC提供3 mm x 3 mm特薄QFN （WQFN）-16和5 mm x 4.4 mm超薄紧缩小型封装（TSSOP）-16选项。较之串行外围接口（SPI），双线接口只需少量数字隔离通道，这降低了隔离系统的总成本。这两款高精度ADC使得设计人员可以利用集成灵活的输入多路复用器、低噪声可编程增益放大器、两个可编程励磁电流源、一个振荡器和一个高精度温度传感器，舍弃外部电路。



此外，这两款器件都具有低漂移2.048-V，5-ppm/°C内部基准。它们的内置2%精度振荡器，有助设计人员改进电源线循环噪声抑制，在嘈杂环境中实现更高精度。设备的增益值为1到128，噪声则低至100 nV，故设计人员可测量小信号传感器，以及因采用一个ADC而形成的宽信号输入范围。

TI还推出了相应的工具、参考设计和支持信息，帮助工程师简化设计，如DAC80508评估模块、ADS122C04评估模块和ADS122U04评估模块等。
