凌力尔特推出集成式2A MOSFET和检测电阻

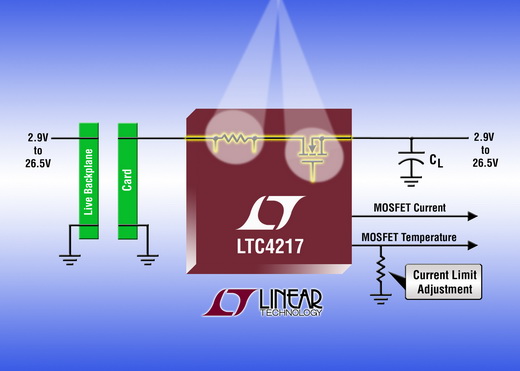

凌力尔特公司(Linear Technology Corporation)推出 2A 集成式热插拔(Hot SwapTM)控制器LTC4217,该器件用于保护负载电源电压范围为2.9V至26.5V的低功率电路板。像其它热插拔器件一样,通过限制加电时负载电源的浪涌电流,LTC4217允许电路板安全地从带电背板插入和拔出。热插拔控制器一般需要一些支持组件。不过,LTC4217在其电源通路中集成了一个功率MOSFET和检测电阻以限制浪涌电流,因此极大地减少了所需外部组件的数量。该器件的内部dV/dT电路意味着无需外部栅极电容器。可调电流限制允许用户在不同的负载条件下改变电流限制门限(例如在磁盘驱动器旋转到正常工作)。这种在纤巧DFN封装中的高度集成使LTC4217在电路板面积很有限的应用中成为一个实用的热插拔解决方案。
LTC4217适合于多种 RAID、服务器、电信和工业应用,尤其在利用光纤通道等技术的紧凑型电路板上,由于这类电路板尺寸小以及不能消耗大量热量,因此功率一般限制到低于 25W。在设计LTC4217的热插拔工作和集成时考虑了这些因素。启动时,通过将栅极斜坡率限制到安全的 0.3V/ms来控制浪涌电流。利用在内部7.5mΩ检测电阻上检测到的电压以及相应调节内部25mΩ MOSFET栅源电压来监视负载电流。一个单独的ISET引脚允许在启动和正常工作时按需调节准确度为2%(2A)的电流限制门限。同时电流折返和电源良好电路确保开关得到保护以免受过大负载电流的影响,并指示是否保持良好的电源状态。LTC4217还具有电流监视输出、温度监视输出和故障输出、准确度为2%的过压和欠压保护、以及一个可调的电流限制定时器。还提供一个专门的12V版本(LTC4217-12),该器件含有预置的12V特定门限。
详情请查看:www.linear.com.cn
