凌力尔特推出超低静态电流、两相双路输出同步降压型 DC/DC 控制器 LTC3857/-1

2009年08月13日12:32:08 本网站我要评论(2)字号：T | T | T

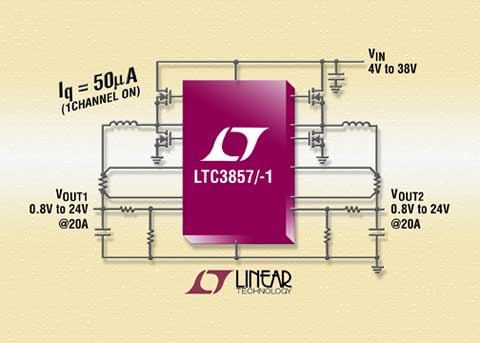

图片说明：低静态电流双路输出 DC/DC 控制器

2009 年 8 月 13 日 – 凌力尔特公司 (Linear Technology Corporation) 推出超低静态电流、两相双路输出同步降压型 DC/DC 控制器 LTC3857/-1，该器件在单路输出工作时仅消耗 50uA 电流，而当两路输出都启动时则消耗 80uA 电流。两个输出都停机时，LTC3857/-1 仅消耗 8uA 电流。这个器件非常适用于汽车应用，在这类应用中，一或两个电源在备用模式仍然保持工作。LTC3857/-1 的 4V 至 38V 输入电源范围足够宽，可使该器件免受汽车高压瞬态影响、在冷车发动时继续工作并覆盖宽的电池化学组成范围。在输出电流高达 20A 时，每路输出都可以在 0.8V 至 24V 的范围内设置，同时效率高达 95%。LTC3857/-1 非常适用于为 GPS 系统、音频系统、CD/DVD 播放器和磁盘驱动器供电。

LTC3857/-1 具有强大的 1.1Ω 片上 MOSFET 栅极驱动器。它以 50kHz 至 900kHz 的可选固定频率工作，可用其锁相环 (PLL) 同步至 75kHz 至 850kHz 的外部时钟。在轻负载时，用户可以选择连续工作、脉冲跳跃和低纹波突发模式 (Burst Mode^®) 工作，这可以安全地为预偏置负载供电。LTC3857/-1 的两相工作降低了输入电容需求。其电流模式架构提供非常容易的环路补偿、快速瞬态响应和卓越的电压调节。两路输出都有可调软启动以控制接通时间，而且在 -40°C 至 85°C 的工作温度范围内，具有严格的 ±1% 基准电压准确度。输出电流检测通过测量输出电感器 (DCR) 两端的电压降完成，或用一个可选检测电阻器完成。电流折返在过载情况下限制 MOSFET 的热耗散。该器件提供了两个版本：LTC3857 是全功能器件，具有的功能包括一个时钟输出、相位调制、两个独立的电源良好信号和可调电流限制。而 LTC3857-1 有一个电源良好信号以监视两路输出，还有一个 50mV 固定电流检测门限电压。

LTC3857 采用 32 引线 5mm x 5mm QFN 封装，LTC3857-1 采用 28 引脚 SSOP 封装。以 1,000 片为单位批量购买，每片价格为 4.47 美元。如需更多信息，请登录 www.linear.com.cn。

性能概要：LTC3857/-1

低静态电流，一路输出工作时为 50uA，两路输出都工作时为 80uA
停机时仅消耗 8uA 电流
4V 至 38V 的宽输入电压范围
0.8V 至 24V 的宽输出电压范围
同步整流以实现高达 95% 的效率
DCR 或 R_SENSE 电流检测选项
可选突发模式工作、脉冲跳跃或连续工作
安全地为预偏置负载供电
可选 50kHz 至 900kHz 的固定工作频率
可用锁相环同步至 75kHz ~ 850kHz 的工作频率
电流模式控制以实现快速瞬态响应和非常容易的环路补偿
可调软启动
在 -40°C 至 85°C 的温度范围内具 ±1% 电压基准准确度
输出过压和过流折返保护
