Picor推出不可停机系统冗余电源架构源冷或门系列

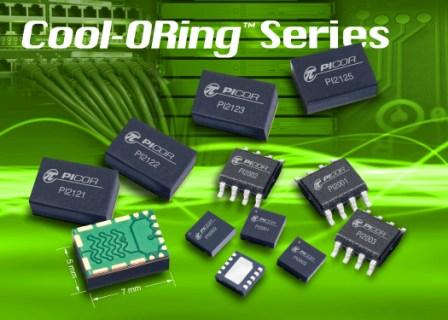

Vicor 的附属公司Picor :一间专门从事及开发高性能电源管理方案的公司;正式公布冷或门系列;这系列包括全功能有源或门方案 (PI2121, PI2122, PI2123, PI2125)和有源或门控制器(PI2001, PI2002, PI2003)。这些产品用于冗余备份的应用, 特别适合需要长时间不可停机的系统如如伺服器、高端程式、电信及通讯基础设施等。
冷或门PI2121 / PI2123 / PI2125是一个完整的有源或门方案, 它整合了高速或门场效应管控制器及极低导通电阻的场效应管;冷或门系列是专为冗余电源系统架构设计而成,它的功耗非常低,快速响应;反向电流关机只有160 ns延迟时间。PI2121是一个8V, 24A,适合≤5V母线应用的方案。而PI2123则是一个15V, 15A,适合≤9.6V母线应用的方案。另PI2125是一个30V, 12A,适合≤12V母线应用的方案。
PI2121 / PI2123 / PI2125的体积极细只有(5mm x 7mm),功率密度很高, 采用有效导热的LGA封装,元件可以在很宽的操作温度范围内, 仍保持在额定电流工作, 无须降额。整合了一个导通电阻极低的场效应管, 令PI2121 / PI2123 / PI2125系列的功率密度很高. 它们在接通状态电阻的典型电阻值分别是1.5mΩ, 3mΩ和5.5mΩ。每款产品均可以主/从方式并联, 增大电流, 满足大部份有源或门的应用要求。PI2121 / PI2123 / PI2125利用内置的场效应管侦测 正常的正向电流, 过载,轻载及反向电流等情况, 并输出低电平故障标识给系统。假如较高结點温度超过160°C,温度遥感功能就会显示故障标识。而且可以利用外部 分流电阻 来设定可编程欠压及过压门限。
PI2001是一个 分立的 高速有源或门控制器,可与市面上的场效应管配套, 同样可控制单一或多个并联的场效应管, 其功能和特性与PI21xx系列相同.
PI2003控制器特别适合-48 V 冗余电源架构;和输入电压瞬变达100 V, 100 ms的操作系统. PI2003的静态电流很低, 可以直接从-48V实现低损耗的偏压电路.
冷或门PI2122是整合了高速或门场效应管控制器及极低导通电阻场效应管;有断路装置的全功能有源或门方案;有效导热5mm x 7mm的LGA封装。PI2122适用于冗余电源系统架构,适合需要负载故障保护的≤5V母线应用。PI2122是一个7V, 12A方案, 整合了背对背式的场效应管, 它的典型导通电阻只有6mΩ, 产品的效率很高.
PI2122对输入电源及输出负载故障均能作出快速响应,响应时间分别在140 ns与170 ns(典型)内. 可用作真正的双向开关器. 除了能迅速回应反向电流, 当PI2122侦测到正向过流,过温,欠压及过压故障时,它会迅速地关断场效应管, 提供一个负载切断功能。遇到过流时,PI2122同时可提供一个用户编程的自动重试关机装置。
PI2002是一个带负载切断功能的有源或门高速控制器集成电路晶片, 它的功能与PI2122相似 是为配套背对背式N-渠道场效应管(MOSFETS)而设计的。
「比较冷或门方案和传统的或门二极管方案, 冷或门方案可大幅降低功耗高达10倍, 免除不必要的散热管理. 同时可以节省超过50%的空间. 而比较传统的有源或门方案, 冷或门的动态反应, 亦不惶多让」Picor的市场策划及业务发展部总监Carl Smith解说。
