凌力尔特推出双路输出、高效率、2.25MHz、同步降压型稳压器LTC3619

2009年09月23日11:21:33 本网站我要评论(2)字号：T | T | T

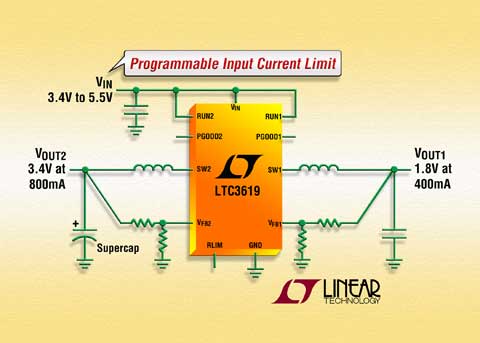

照片说明：具输入电流限制的双路 800mA 和 400mA 同步降压型 DC/DC 转换器

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2009 年 9 月 23 日 – 凌力尔特公司 (Linear Technology Corporation) 推出双路输出、高效率、2.25MHz、同步降压型稳压器 LTC3619，该器件具可编程平均输入电流限制。它能以高达 96% 的效率从一个通道提供高达 800mA 的连续输出电流，以及从另一个通道提供 400mA 的电流。LTC3619 利用恒定频率和电流模式架构，在 2.5V 至 5.5V 的输入电压范围内工作，从而非常适用于单节锂离子电池和 USB 应用。它可以产生两个低至 0.6V 的独立输出电压，从而使它能够为较新一代低压 DSP 和微控制器供电。LTC3619 采用 2.25MHz 开关频率，这允许利用高度不到 1mm 的纤巧型低成本陶瓷电容器和电感器。双路架构、纤巧型外部组件和 3mm x 3mm DFN (或耐热增强型 MSOP-10) 封装相结合，使 LTC3619 成为一个适用于双路输出电压轨的高度紧凑同步降压型解决方案。

LTC3619 提供一个可编程的平均输入电流限制，该限制可通过单个电阻器在 200mA 至 1.2A 的范围内设定，具 ±5% 的准确度。即使在达到输入电流限制时，400mA 通道仍然保持稳压。这使 LTC3619 非常适用于 USB 应用、超级电容器充电和负载点电源。通过结合一个超级电容器，LTC3619 可启用其 800mA 输出 (以在不使输入电源崩溃的情况下提供高峰值负载电流) 或 400mA 输出 (以满足诸如 GSM 放大器等应用的要求)。它还采用低压差 100% 占空比工作，以允许输出电压等于 V_IN，从而进一步延长电池运行时间。LTC3619 采用突发模式 (Burst Mode^®) 工作，以将无负载静态电流降至仅为 5uA (两个通道) 以及在停机时降至 <1uA，从而优化电池寿命。LTC3619B 采用脉冲跳跃模式，以在要求噪声尽可能较低的应用中较大限度地降低开关干扰。其它特点包括用于每个通道的独立软起动和电源良好指示信号、短路保护和内部补偿。对于需要输入电流限制、高达 400mA 和 800mA 的双路输出、高效率以及非常小的解决方案占板面积的手持式应用来说，LTC3619 是理想的解决方案。

LTC3619EDD 和 LTC3619BEDD 采用 3mm x 3mm DFN-10 封装，有现货供应。而 LTC3619EMSE 和 LTC3619BEMSE 采用耐热增强型 MSOP-10 封装，也有现货供应。以 1,000 片为单位批量购买，每片价格为 2.25 美元。工业级版本，即 LTC3619IDD、LTC3619BIDD (采用 DFN-10 封装)、LTC3619IMSE 和 LTC3619BIMSE (采用 MSOP-10E 封装) 经过测试，保证在 -40°C 至 125°C 的工作结温范围内工作，千片批购价为每片 2.65 美元。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn。

性能概要：LTC3619/B

可编程的平均输入电流限制：±5% 的准确度
双路降压型输出：高达 96% 的效率
甚至在达到输入电流限制时，400mA 输出仍然保持稳压
静态电流：50uA (LTC3619)
以非常低的噪声工作 (LTC3619B)
输入电压范围：2.5V 至 5.5V
输出电压范围：0.6V 至 5V
2.25MHz 恒定频率工作
用于每个通道的电源良好输出电压监视器
低压差工作：100% 占空比
每个通道独立的内部软起动
电流模式工作以实现卓越的电压和负载瞬态响应
±2% 的输出电压准确度
短路保护
停机电流 ≤1uA
采用小型耐热增强型 10 引线 MSOP 和 3mm x 3mm DFN 封装
