瑞萨：车用图形仪表板开发平台

     瑞萨电子（以下简称∶瑞萨）宣布，为了满足客户开发新一代图形仪表板的需求，瑞萨正式推出基于新一代片上系统（SoC）SH7264的图形仪表板开发平台。

     随着汽车电子技术的不断发展，越来越多的电子部件被安装到了汽车中。如倒车雷达早已是中高端汽车的标配，而用户对倒车显示的需求也在不断增加；同时，新能源汽车也开始走近了普通消费者，而在新能源汽车中，需要显示给驾驶者更多的信息。汽车仪表板是驾驶者获知车辆信息的较直观、方便和安全的平台，但因为信息的不断增加，传统仪表板已无法满足这些新需求，因此在不久的将来，新型图形化的仪表板就会大量出现在各种车辆中。

     瑞萨新的图形仪表板开发平台正是顺应了这种需求而开发的。它集成了SH7264芯片、存储器（FLASH，SDRAM）、视频输入接口、步进马达控制、LCD显示输出以及CAN总线等，使用户可以在短时间内评估系统的性能，用户也可以在开发平台上初步实现较终客户的需求。

     SH7264开发平台的规格如下：
1. SH7264 LQFP208脚封装，片内自带1M+64K字节的SRAM；
2. 板载2M字节 SPI FLASH， 8M字节NOR FLASH， 16M字节SDRAM；
3. 支持从SPI FLASH 启动或从NOR FLASH 启动；
4. TFT屏接口，数字RGB格式，带背光电源和PWM调光控制；
5. 3路视频输入（CVBS）；
6. 4路步进马达接口 （16个IO）；
7. 1路音频输出接口（立体声）；
8. l路CAN总线接口；
9. 定时器输入，模拟信号输入接口，LED驱动输出；

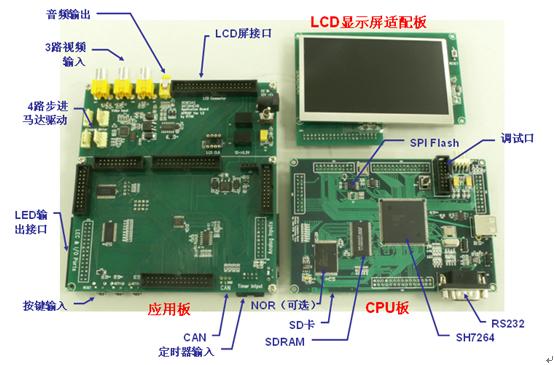

     SH7264开发平台的硬件配置如下图所示：

     在新的开发平台中，瑞萨所提供的样例程序，实现了关键部件（LCD屏、视频输入以及步进马达）的控制。结合绘图软件（由第三方提供），就可以在LCD上实现各种绘图操作。

     此外，瑞萨还和Micrium公司合作，利用Micrium公司的软件（RTOS，GUI）在开发平台上实现了一个图形仪表板的演示程序，包含正常驾驶时的信息显示和倒车时的倒车摄像头显示，具体演示可以参考瑞萨网站的演示视频：
http://cn.renesas.com/fmwk.jsp?cnt=demo_cn.jsp&fp=/support/demo_cn/。

     据悉，瑞萨将于2009年9月24日与中电网共同举办主题为“汽车数字仪表及新的汽车动力专用单片机”的在线技术讲座。详细介绍SH7264图形仪表板开发平台，欢迎广大电子工程师和工程技术人员届时登陆参与。

     <产品详情>

     SH7264是瑞萨推出的新一代片上系统（SoC），集成了实现汽车图形仪表所必需的功能。芯片主要规格如下：
1. SH2A-FPU内核，144MHz工作频率，345MIPS (Drystone @ 144MHz)；
2. 8K指令缓存+8K数据缓存；
3. 片内集成1024K SRAM，64K 高速（和CPU同速）SRAM；
4. VDC3显示控制，支持视频输入，多层图形叠加输出；
5. RLE压缩数据解码单元；
6. 用于仪表板步进电机控制的PWM控制单元（较多4个步进电机）；
7. 可以从NOR Flash， SPI Flash 或 NAND Flash启动；
8. 2通道CAN总线，1通道IE-BUS；
9. 串口，SSI音频接口，IIC接口；
10. USB Host/Function (480Mbps), SD卡控制器；
11. 模拟输入，定时器输入输出，通用I/O等。
