Diodes高频同步转换器有效减少印刷电路板尺寸及成本

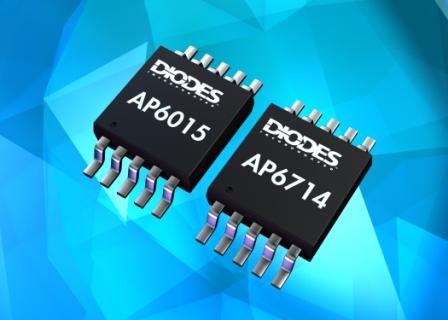

Diodes公司推出专门针对便携式消费电子应用的高效同步DC-DC转换器系列中的首批产品AP6714升压式转换器和AP6015降压式转换器。这些器件可实现高开关频率,有助于缩减电路电感器与电容器的尺寸,实现更小的印刷电路板尺寸和更低的元件成本。
这两款升降和降压式转换器的较高开关频率分别为2.2MHz和1.2MHz,其高达94%的典型效率和低至150µA的静态电流,有助于延长电池寿命并改善系统整体性能。两款器件均采用占位面积较小的MSOP-10L形式封装,并集成了N和P沟道功率MOSFET开关,额定工业温度范围为–40°C至+85°C。
AP6714升压式转换器的可调输出电压为1.8V至5.5V,可针对不同应用要求作相应调整,并可产生高达1.4A的驱动电流。其工作输入电压为0.9V至5.5V,能支持所有单节到三节碱性、镍镉、镍氢电池或单节锂电池。
同样,AP6015降压式转换器的输入电压为2V至5.5V,非常适用于单节锂电池和两到三节镍镉、镍氢电池。AP6015灵活性高,可驱动高达800mA的电流,并可提供固定输出电压 (1.8V、2.5V或3.3V) 或可调输出电压 (0.8V至Vin) 供用户选择,能满足各种便携式I/O和内核电压的需要。
两款转换器均能防范高浪涌电流和输出电压过冲,并内置了可在1ms时间内控制启动电流的软起动功能。AP6714升压式转换器增加了过流保护功能,可避免接地时出现过载,实现额外保护。AP6015降压式转换器还能提供“电源良好”指示引脚,实现电源监控或排序。
