凌力尔特推出同步降压型 DC/DC 转换器 LT3743

2009年10月20日10:28:29 本网站我要评论(2)字号：T | T | T

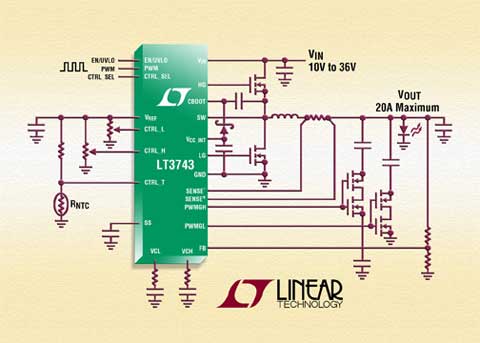

图片说明：全功能 LED 控制器提供超过 80W 的 LED 功率

2009 年 10 月 20 日 – 凌力尔特公司 (Linear Technology Corporation) 推出同步降压型 DC/DC 转换器 LT3743，该器件用来提供恒定电流，以驱动大电流 LED。该器件的 5.5V 至 36V 输入电压范围使其非常适用于多种应用，包括工业、DLP 投影和建筑照明。LT3743 从标称的 12V 输入提供高达 20A 的连续 LED 电流，从而提供超过 80W 的功率。在脉冲 LED 应用中，它可以从 12V 输入提供高达 40A 的 LED 电流或 160W 功率。高达 95% 的效率无需任何外部散热措施，这极大地简化了热设计。频率调节引脚使用户能够在 100kHz 至 1MHz 的范围内设定频率，因此设计师可以优化效率，同时较大限度地减小外部组件尺寸。结合 4mm x 5mm QFN 或耐热增强型 TSSOP-28 封装，LT3743 提供了一个非常紧凑的大功率 LED 驱动器解决方案。

LT3743 提供 PWM 和 CRTL_ＳＥＬＥＣＴ调光，以 3 种 LED 电流值提供 3000:1 的调光能力，从而使其非常适用于诸如 DLP 投影机中所需的色彩混合应用。类似地，LT3743 独特的拓扑使其能够以不到 2us 的时间内在两个稳定的 LED 电流之间进行转换，从而在 RGB 应用中实现了更准确的色彩混合。该器件保持 ±6% 的 LED 电流准确度以确保 LED 发出较准确的光度。其它特点包括输出电压调节、LED 开路保护、过流保护和热降额电路。

LT3743EUFD 采用 28 引脚 4mm x 5mm QFN 封装，而 LT3743EFE 采用耐热增强型 TSSOP-28 封装。以 1,000 片为单位批量购买，每片价格分别为 4.80 美元和 4.95 美元。扩展温度版本或“I”级版本 (即 LT3743IUFD 和 LT3743IFE) 也已供货。千片批购价分别为每片 5.65 美元和 5.82 美元。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn。

性能概要：LT3743

PWM 调光提供高达 3000:1 的调光比
CTRL_SEL 调光在任何电流之间提供高达 3000:1 的调光比
三态电流控制以实现彩色混合
±6% 的电流调节准确度
5.5V 至 36V 的输入电压范围
平均电流模式控制
在任何电流调节状态之间的较长恢复时间为 2us
1uA 的停机电流
输出电压调节和 LED 开路保护
耐热增强型 4mm x 5mm QFN 和 28 引脚 FE 封装

凌力尔特公司简介

凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年，是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司，并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModule^® 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、以及军事和航天系统等领域。如需了解更多信息，请登录 www.linear.com.cn 。
