IR推出高效解决方案，为DDR3内存模块提供动力

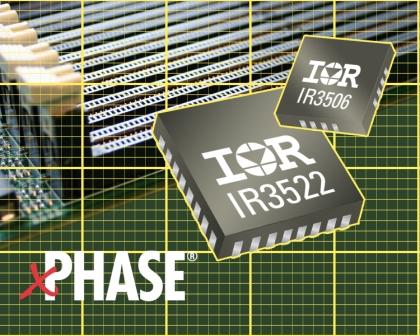

全球功率半导体和管理方案领导厂商 – 国际整流器公司 (International Rectifier，简称IR) 推出IR3522和IR3506 XPhase ® 芯片组，为DDR3多相位内存应用提供全面的功率解决方案。

新推出的IR3522双输出脉宽调制 (PWM) 控制器内置了I2C接口，为DDR3 VDDQ和Vtt轨提供了全面的系统控制。这款器件能够与任何数目的IR3506相位IC 连接，驱动尽可能多的相位，为任何数量的DDR3双列直插内存模块 (DIMMS) 提供动力，简化了设计，减少了电路板面积，从而节省了整体系统成本。IR3522/IR3506芯片组通过I2C接口在VDDQ和Vtt输出之间提供更灵活的余量，使跟踪功能更加准确。

IR亚洲区销售副总裁潘大伟表示：“全新的XPhase解决方案是为DDR3应用而设计，提供外形更小巧、更灵活、更易于设计的电源，而且无论在轻负载还是满负载下，效率都比传统方法更高。IR3522兼具两方面的优点，将模拟控制的精度与通过I2C实现的电源管理功能可编程性相结合，以实现简单且智能的内存供电。”

IR3522通过I2C兼容接口为VDDC和Vtt输出提供输出电压编程能力，VDDQ设置点误差只有+/-0.5%。IR3506则提供源及汇功能，使Vtt输出到VDDQ的跟踪更为准确。此外，IR3506还支持省电功能 (PSI)，实现轻负载条件下较高的效率。

IR3522的功能

IR3522的I2C接口将Vtt跟踪率定为±25%，可提供数字开/关控制。如果系统没有I2C通信，两个ADDR引脚可以用来选择四个I2C地址，而两个VID引脚就可以选择四个不同的VREF1电压。这款器件不仅利用由故障触发启动的Crowbar引脚来驱动外部NMOS器件，实现外部输出电压保护，还可通过软停关断功能来保证VDDR和Vtt跟踪操作。与其它所有的XPhase IC一样，IR3522具有一系列全面的保护功能，包括过流、过压、开放式遥感和开放式控制。

IR3506的功能

IR3506相位IC具有7V/2A栅极驱动器 (4A GATEL汇电流) ，支持无损耗电感电流检测。这款器件还拥有软停关断功能，可确保VDDD和Vtt跟踪操作。IR3506还可在PSI 断言模式操作中提供过流保护、集成自举同步PFET、调试功能、PWM斜率自校准、电流检测放大器，以及均流放大器和单线双向均流共享。

产品的基本规格

控制IC

相位IC

新器件现已接受批量订单，有关数据数据可浏览IR网页www.irf.com，并备有参考设计供索取。

关于XPhase

XPhase是IR的分布式多相位结构，其中包含以简单6线式总线电路通信的控制IC和相位IC，不用改动基本设计也可随时增减相位。其6线式总线包含3线数字相位时序总线、均流、误差放大器输出和VID电压。通过消除控制和相位IC之间的点对点导线，6线式总线能够缩短互连，减少寄生电感和噪声，从而简化PCB布局，实现更可靠的设计。

IR简介

国际整流器公司 (简称IR，纽约证交所代号IRF) 是全球功率半导体和管理方案领导厂商。IR的模拟及混合信号集成电路、先进电路器件、集成功率系统和器件广泛应用于驱动高性能计算设备及降低电机的能耗 (电机是全球较大耗能设备) ，是众多国际知名厂商开发下一代计算机、节能电器、照明设备、汽车、卫星系统、宇航及国防系统的电源管理基准。
