Vishay扩展其超高可靠性贴片电阻的阻值范围

2009年11月19日10:57:23 本网站我要评论(2)字号：T | T | T

Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，扩大了符合美军标MIL-PRF-55342认证的E/H薄膜贴片电阻的阻值范围，推出增强型E/H贴片电阻。该系列电阻采用紧凑的2208、2010和2512外形尺寸。增强后的器件使高可靠性应用能够用上更低阻值的电阻，在±25ppm/℃ TCR下的阻值为49.9Ω，容差为0.1%，10Ω电阻的容差为1.0%。

增强型E/H贴片电阻适用于对性能有严格要求的高可靠性军事和航天应用，采用性能稳定的薄膜，在+70℃下使用10,000小时后的性能特性为200ppm。100%的筛选和广泛的环境测试确保了器件的可靠性，从而使器件的故障率等级达到了“R”级(每1000小时0.01%)。

电阻的真空镀膜端电极制造技术（all-sputtered wraparound terminations）保证了优异的附着力和尺寸的一致性，采用精密的晶圆切割工艺实现了精确的尺寸和洁净、整齐的边角。E/H器件的电镀镍隔层使器件可以在+150℃高温下工作，高纯度的氧化铝衬底实现了高额定功率。

除小于-25dB的低噪声和±0.5 ppm/V的低电压系数以外，这些无感电阻的绝对TCR低至±25ppm/℃，经过激光微调后的容差可低至0.1%，典型的卷包电阻小于0.010Ω。

器件规格表；

编号	外壳尺寸	较大工作电压 (V)	额定功率 (mW)	阻值范围 (Ω)
编号	外壳尺寸	较大工作电压 (V)	额定功率 (mW)	(0.1 %)	(1 %, 2 %, 5 %)
M55342/05	2208	175	225	49.9 – 3.16 M	10 – 3.16 M
M55342/08	2010	150	800	49.9 – 4.02 M	10 – 4.02 M
M55342/09	2512	200	1000	49.9 – 6.19 M	10 – 6.19 M

E/H器件的存放寿命稳定率为100ppm，工作温度范围为-55℃～+125℃。电阻提供抗静电的华夫包装或卷带包装，并可提供非标注的阻值。

新器件现可提供样品，并已实现量产，大宗订货的供货周期为八周。

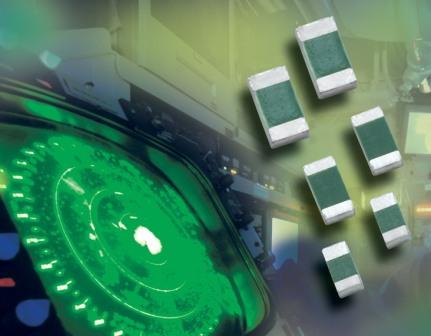

Vishay扩展其超高可靠性贴片电阻的阻值范围
