Vishay推出适用于线焊组装的新PSC系列RF螺旋电感

2009年12月18日10:05:39 本网站我要评论(2)字号：T | T | T

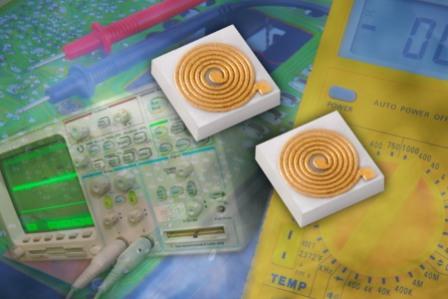

Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出用于线焊组装的新系列RF螺旋电感器 --- Vishay Electro-Films PSC系列电感器 --- 具有低DCR、高Q值和宽感值范围，提供RF等效电路模型，使得设计者可以对器件性能进行高度精确的计算机仿真。

PSC电感器是针对需要线焊器件的RF电路而设计的，包括在通信系统及测试测量仪器中的阻抗调谐电路、集总元件滤波器和混合RF集成电路。

螺旋电感具有1nH~100nH的宽感值范围，采用0.045英寸x0.045英寸x0.010英寸的小尺寸外形。PSC器件同时具有低寄生电容、低至0.26Ω的DCR、高达10.2GHz的SRF，在250MHz和1000MHz下的Q值分别为13和18。

这种无铅电感可在-55℃~+125℃的温度范围内工作，额定功率可达250mW，还可根据客户需求提供定制的尺寸和1nH~100nH的感值。

器件编号	感值 (nH)		DCR (Ω)	Q		SRF (GHz)
	250 MHz	1000 MHz	DCR (Ω)	250 MHz	1000 MHz	SRF (GHz)
PSC3500C	3.5	3.5	0.26	8	14	10.2
PSC1050B	10.5	10.5	0.9	10	16	5.5
PSC1250B	12.5	12.5	0.9	12	18	5.0
PSC1800B	18	18	1.25	13	15	4.2
PSC4500B	45	50	3.4	13	8	2.4

PSC螺旋电感现可提供样品，并已实现量产，大宗订货的供货周期为六周。

VISHAY简介

Vishay Intertechnology, Inc. 是在纽约证券交易所上市（VSH）的“财富 1,000 强企业”，是全球分立半导体（二极管、整流器、MOSFET、光电器件及某些精选 IC）和无源电子元件（电阻器、电容器、电感器、传感器及转换器）的较大制造商之一，这些元件可用于工业、计算、汽车、消费、电信、军事、航空航天及医疗市场的各种类型的电子设备。凭借产品创新、成功的收购战略，以及“一站式”服务使 Vishay 成为了全球业界领先者。有关 Vishay 的详细信息，敬请浏览网站 www.vishay.com。
