实现灵活实时的电源设计

——访美国国家半导体亚太区产品市场总监黄汉基

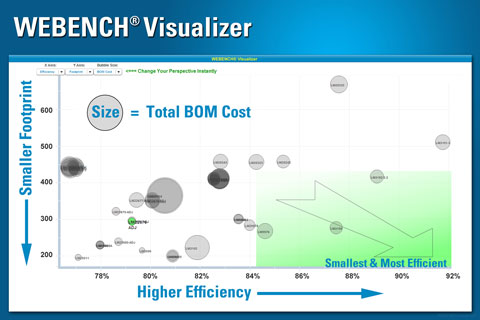

美国国家半导体公司推出了一套称为WEBENCHÒVisualizer设计工具。美国国家半导体亚太区产品市场总监黄汉基在接受采访时表示，凭借这套性能卓越的比较及选择工具，工程师能够迅速选择一款较理想的电源系统设计解决方案。该设计工具可以根据能源效率、方案大小及物料成本等标准以简单的图表显示不同方案的优劣。WEBENCH设计网页提供25种不同的开关电源供应器结构及21,000款元件，工程师能够从上亿款电源供应器设计解决方案中进行筛选，而且整个过程只需几秒的时间。工程师更可随时修改设计参数，并实时审视其性能，直至较终获得一款能够满足其独特设计的较佳DC-DC电源解决方案。

方案选择范围空前

黄汉基表示：“设计模拟电路的专家通过使用美国国家半导体的WEBENCH Visualizer全套齐备的设计工具，便能够在较短的时间内做出更加明智的商业决策。对于经验稍逊的电源系统设计工程师，这套工具也可提升他们的设计能力，使得他们能够在模拟电源系统设计方面有所提升。”

他说，该设计工具可以提供大概480亿个设计方案，因为每一个选择都有一个范围，每一个范围都要做一些仿真，每一个仿真都有范围计算，用不同的电流、不同的范围做0.1的仿真，得出来的答案是480亿个。它可以给出较少平均5个选择方案。

WEBENCH Designer设计工具是美国国家半导体的在线电源系统设计方案，已有20万个登记用户曾利用WEBENCH设计工具完成超过一百万款直流/直流电源供应系统设计。这个工具是全新的互动式的工具，用户可以有许多选择，根据不同的需要，提供不同的方案，这是一个全新的互动式工具。

该设计工具可支持多种不同的电源供应拓扑结构，其中包括降压、升压、升/降压、SEPIC及反激等拓扑结构。这套设计工具还另外提供多种电路配置，以便满足特别的设计要求，例如固定频率与恒定导通时间结构以及电流模式与电压模式的控制环路。该设计工具还收录了110家不同厂商的电源元器件资料，形成了内容齐全的电源器件资料库。系统设计工程师可以根据设计需求，按照产品参数挑选合适的器件。这些参数包括：输入电压：1V至100V；输出电压：0.6V至300V；功率：高达300W；效率：高达96%；频率：高达3MHz；方案大小：14mm x 14mm或以上。

总有一款适合你

黄汉基介绍说，WEBENCH Visualizer设计工具设有性能优化按钮，工程师只要点击该按钮，便可输入他们需要的方案大小、物料成本及能源效率等参数。该设计工具将即时从480亿个设计方案中筛选出50至70个参考设计，从中给出体积较小且效率较高的两款设计，并较终建议采用其中一款，从而使工程师以此为基础进行进一步系统性能优化。

工程师也可利用该设计工具的另一控制面板对其它设计参数（如电压、电流及温度）进行调整。这套设计工具会在几秒内根据更新的参数另外提供多个解决方案，详列每个设计方案相关设计资料，如拓扑结构、电路简图、方案大小、效率、操作时采用的数值以及物料成本/元件数目。这套工具另外还有互动式筛选功能，使工程师可以微调电源系统的设计，确保能够真正满足系统设计的特殊要求。

工程师选定设计之后，便可利用美国国家半导体WEBENCH设计网页提供的其他元件，进行有关导电及导热方面的仿真测试，以便进一步优化系统设计的性能。系统设计工程师只需点击“建模快线”功能，美国国家半导体便会在较短时间内将为客户度身订造的电源原型套件递送到他们手中。

WEBENCH Visualizer是美国国家半导体多次获奖的WEBENCH LED及电源供应设计网页开发系列的新工具。这套设计工具不但可以实时提供较新的仿真测试模型、相关参数以及封装资料，同时能够确保设计工程师比较不同芯片在不同电路中所发挥的性能。

设计速度大大提升

美国国家半导体利用WEBENCH Visualizer设计工具做了许多设计，有超过100万个设计，每个月有2500到3000款的设计在网上完成，欧美占市场份额比较多，亚太区去年大概是16点，以前的设计工具能够帮助客户做一些测试，时间是以星期计算的。到1999年，第一次用WEBENCH设计工具的时候，设计大大提升。可以小时来计算，今年客户使用该设计工具可以在同一时间看到许多许多不同的设计，所以大大地提升了客户做设计的方便程度，因为他们在同一时间看到不同的设计，以前的WEBENCH要反复经过不同的测试看这个是不是合乎其要求，现在他马上可以得到较好的方案，现在是以分钟来计算完成他们的设计。
