CDMA1x/EDGE—车载监控系统

2008年11月03日12:00:01 流媒体网我要评论(2)字号：T | T | T

摘要：安卫士CDMA1x/EDGE无线车载视频监控管理系统，是一套完善、高效、移动性极强且性价比极高的远程移动无线视频监控管理系统，使您无论在何时、何地都可以迅速地与该系统连接，方便地实现远程视频监控管理。

1.系统原理

安卫士CDMA1x/EDGE无线车载视频监控管理系统，突破了传统的前端摄像机加监视器和前端摄像机、硬盘录像机加监视器的车辆视频监控应用模式。CDMA1x/EDGE无线车载视频监控管理系统采用超低码流的H.264视频压缩算法、流媒体视频处理技术，整合了多卡CDMA1x/EDGE数据通讯功能、本机录像功能、语音对讲功能和GPS定位功能。该系统可把摄像机采集到的图像、GPS定位信息、传感器数据和语音等，经压缩编码，通过CDMA1x/EDGE智能无线通讯模块，把实时动态图像、GPS定位信息、传感器数据和语音等传输到距离用户较近的联通CDMA1x/EDGE无线基站，并通过互联网或VPDN专网传送到中心管理服务器，用户可方便地通过Internet/Intranet访问中心管理服务器，通过计算机、PDA和监控指挥中心监控实时图像、车辆位置信息，并实现双向语音对讲或语音广播，在总体上实现了多媒体数据的编解码、加解密、交互、发送/接收和远程控制等功能。

安卫士CDMA1x/EDGE无线车载视频监控管理系统，是一套完善、高效、移动性极强且性价比极高的远程移动无线视频监控管理系统，该系统融合了运营商的CDMA1x/EDGE数据通讯和H.264数字视频编码功能，并进行优化；利用运营商的CDMA1x/EDGE无线网络和Internet网络的优势，使您无论在何时、何地都可以迅速地与该系统连接，方便地实现远程视频监控管理。

2.系统功能

在日常管理监控过程中或突发事件发生后，CDMA1x/EDGE车载无线视频监控管理系统要求车辆在移动过程中或到达现场后，能及时、准确地将现场视频、音频和数据信息准确地传送到监控指挥中心和相关主管部门，实现远程监控、可视管理、分析决策和调度指挥功能。

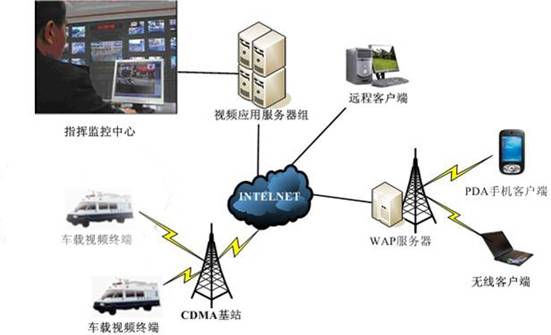

图

主要实现以下功能

图

点击此处查看全部新闻图片

基于2卡CDMA1x/EDGE无线传输

实时视频采集、传输功能

实时数据采集、传输功能

双向语音交互和语音广播功能

图片抓拍功能

本地和远程视频录像功能

本地监看及控制功能

GPS定位功能

文字信息交互功能

文件传输功能

多中心及分级管理功能

远程管理、监控、决策和指挥功能

3.系统构成

安卫士CDMA1x/EDGE无线车载视频监控管理系统主要包含移动车载视频系统、监控指挥中心两大部分。

3.1移动车载视频系统配置及功能

移动车载视频系统应包括

车外/车内车载摄像机（较多可以接入4路视频）

车载监视器

CDMA1x/EDGE车载视频采集传输终端

安装配件等

移动车载视频系统功能

支持本地存储功能

支持GPS定位功能

支持本地录像下载及回放

支持监控指挥中心远程下载视频数据

支持本地监视

支持本地控制

3.2监控指挥中心配置及功能

监控指挥中心配置应包括

计算机服务器1-2台

计算机

网络交换机

路由器

防护墙

Windows系统软件

安卫士中心视频管理系统软件等

如需上模拟电视墙，还需配置：

视频解码服务器

监控指挥中心功能

实时监控

GPS定位

远程管理

调度指挥

监控指挥中心视频管理系统主要功能

实现视频数据和控制命令的转发

设备管理

用户管理

4.功能特点

图像压缩算法

采用压缩比极高的H.264超低码流视频压缩算法

网络图像传输

支持2卡CDMA1x无线传输，网络资源占用低，在低带宽条件下传输VCD级别画质、流畅的视频图像

实时监控

远程实时监控，双向语音对讲，实时接收车辆报警信息，为决策者在第一时间提供准确的现场数据

对云台、变焦的本地和远程控制，预置位和镜头的轮巡

GPS定位

内置GPS定位功能，实时监控车辆位置，对偏离路线、超速、异常停车等可疑行为立即报警，并显示车辆图像，多角度音视频及GPS运动轨迹同步录像，低码率H.264编码，图像清晰流畅，节约存储空间

网络图像显示

显示VCD、准DVD级别画质、流畅的视频图像

支持电脑浏览、手机浏览、监控中心电视墙浏览多种观看方式，随时随地在线指挥

支持C/S、B/S两种架构客户端，图形化界面

录像及回放

本地录像、远程集中录像和客户端当前显示视频录像

支持灵活的计划录像、报警联动录像、移动侦测录像等多种录像启动方式

较大支持2T大容量SATA硬盘，录像自动循环覆盖，或过期自动清除，录像资料可保存数月

硬盘专用存储结构，容错性强，异常断电时数据不会损坏或丢失

打开前面板时自动停止录像，防止异常断电造成硬盘物理损坏

视频流式存储，可随意下载或在线点播任意时间段的视频影像

可通过专用客户端软件、OSD界面等多种方式快速检索回放录像文件，支持远程无线下载录像片段

录像回放时支持快进、快退、暂停、单帧播放等多种方式，方便发生纠纷或刑事案件后查找证据

通过专用播放软件还支持运动轨迹同步播放、及增强、锐化、均衡等图像处理技术，改进视觉效果，凸显细节

拍照

实现图片抓拍

移动侦测

可随意设置移动侦测敏感区域，减少虚警概率;支持敏感区域遮挡功能，保护用户隐私画面

本地显示控制

四路独立的时间、汉字字幕或车牌号画面叠加，及实时显示控制

人性化OSD菜单设计，每步操作都有提示信息，支持软键盘和拼音输入法，设置更方便

用鼠标、遥控器或键盘均可操作，使用方便灵活

接接口

开关量报警输入，继电器报警输出，方便系统集成

透明RS232接口，可以传输现场采集的数据

预留模拟、数字输入接口，外接车辆行驶仪、传感器等，记录车辆运行状态

待机

支持无线待机功能，可通过报警、短信、定时等方式触发设备上下线，节约无线网络资费

开关机待机

定时开关功能，防止人为忘记关机，保护车载电瓶

减震

电子减震

三级减震结构设计，延长硬盘寿命，提高系统可靠性

可移动性

在车辆移动条件下，实现完整的视频监控管理指挥解决方案

流畅性

本地实时25帧/s

远程较高可以实现22帧/s，平均8～15帧/s

系统恢复

一键恢复出厂设置

系统升级

系统支持在线升级，使用维护方便

系统保护

嵌入式系统设计，内置硬件看门狗，可7×24小时连续运行，不死机

信息安全

充分利用网络隧道、NMVS-DES128位加密算法、防火墙/VPN、加密锁、权限管理、安全认证、实时时钟等技术，保证监控系统和录像资料不被越权使用和破坏

强大的管理平台

分布分级式管理，用户可以不受时间和空间的限制，对监控管理目标进行实时监控、实时管理、实时查看以及实时指挥

5.应用领域

警车、运囚车、运钞车、消防车、环卫车、交通巡逻车、气象监测车、城管监察车、货运车、路政车、长途客车、公交车、船只以及其他应急抢险车辆等日常管理监控或突发事件移动应急指挥。
