功率器件引领移动便携应用节能创新

2010年05月05日09:54:34 本网站 我要评论(2)字号:T | T | T
关键字:3G 应用 半导体 数字 计算机

——飞兆半导体MCCC市场推广和应用总监马春奇解读多款功率新品

2009年全球手机市场的付运量超过10亿部,分析人士预计,从2009年到2012年将有55亿部手机付运。尽管2009年经济发展放缓,但这一年仍然有大约5亿位消费者首次使用移动服务。在业界所付运的手机中,大部分为高端、功能丰富的电话和“智能”电话。

由于很多消费者以及许多手机服务套餐每两年都升级电话、功能和技术,故更换手机这个市场也占据手机销售的重要部分。对于手机开发人员而言,这创建了一个每年推出多种手机型款的设计周期,而且大多数是针对目标高度集中的利基(niche)市场而定制的。

与电视机和计算机等其它市场不同,手机供应商掌握了识别特定市场区间之需求并开发相关产品的技巧,使得消费者感觉到产品是专门为其开发的。为此,手机供应商会围绕某个特定的基带、应用处理器和芯片组来设计手机。然后,他们使用飞兆半导体的解决方案添加不同的功能,从而对设计进行定制,这样就可以在基本的设计上变化出多种型款。这种方式令到手机供应商得以添加功能而无需进行重大的设计变更。

为了满足缩短设计周期、增添功能性和降低功耗等需求,手机设计人员需要能够提供应对这些特殊挑战的较新技术之合作伙伴。

飞兆半导体(Fairchild Semiconductor)MCCC市场推广和应用总监马春奇在接受采访时表示,飞兆半导体通过了解主要手机制造商的需求,更准确一点是预估他们的需求,开发出定制的硅产品解决方案,令领先的手机品牌保持竞争优势。

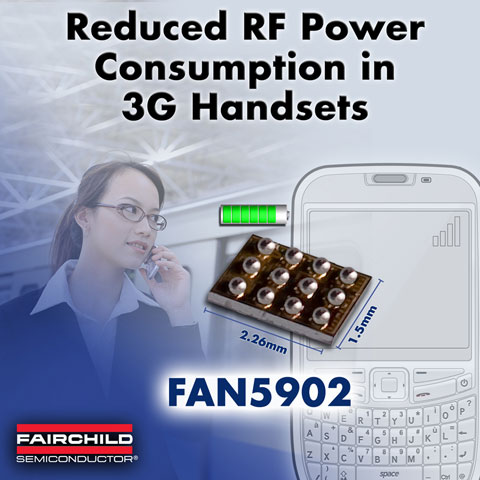

业界较小的3G W-CDMA/CDMA RF PA功率管理方案

飞兆半导体公司3G手机及无线数据卡设计人员提供业界较小的功率管理解决方案FAN5902,这款射频功率DC-DC转换器采用具有12凸块0.5mm间距CSP封装,工作频率为6MHz,并使用更小尺寸(0.5uH)的片状电感,可节省空间和降低组件成本。

这款转换器根据通过天线发送的射频功率水平,调节3G射频功率放大器的电压,从而在较广阔的天线功率水平范围内实现更高的能效,帮助延长3G手机通话时间多达40分钟。而在以数据功能为主的手机和智能手机中,尤其是在郊区和信号覆盖不良的区域,更能节省较多100mA的电池耗电量。这一电压管理功能可将功率增加20至30%,显著延长接通时间,让3G手机运行更多的处理器应用。此外,FAN5902提供高达800mA rms电流,能够支持由于极大的天线失配和50mΩ旁路FET导通电阻引起的过多的RFPA电流,并能够在2.7V低电池电压下工作。

USB/充电器检测功能过压保护器件

飞兆半导体公司为手机、移动音频、计算机和消费应用设计人员提供了一款具有USB/充电器检测功能并高度集成的过压保护(OVP)器件FAN3989。该器件片内集成了FET并内置自动检测功能,可以侦测USB充电器的插拔,所有功能均集成于单片封装内。相比分立式实现方案,这类集成式自动检测功能更可以简化设计,省略外围电路,进而可以节约15%到20%的线路板空间。其过压保护功能是满足新兴安全标准的理想选择,这点对于手机应用尤为重要。

FAN3989可作为USB连接监控器件用以判断是否连接USB设备或电池充电器,它可以发送一个信号至系统控制器以指示系统USB充电器是否连接。FAN3989还可以监控VBUS是否处于过压或欠压状况下,当VBUS 低于3.3V或高于6.0V时,它可以将FLAG 2引脚设置为低电平,同时关闭内置的PMOS负载开关。与典型的分立式解决方案相比,这些集成特性提供了更为精确的控制方法。

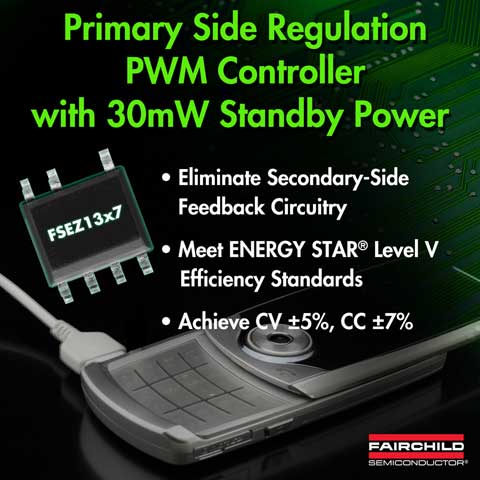

较丰富的初级端调节PWM控制器系列

飞兆半导体公司业界领先的初级端调节(PSR)脉宽调制(PWM)控制器系列为移动充电器、适配器及LED照明应用的设计人员提供了多种解决方案,以满足能源之星Level V等标准严格的功率和稳压规范要求。

在充电器和适配器应用方面,设计人员面临降低待机功率、提高效率,同时减小其设计尺寸的挑战。目前,这些应用通过使用RCC或其它IC解决方案,取得了不同程度的成效。而设计人员采用飞兆半导体拥有业界较广泛的初级端调节PWM控制器产品系列,如带有高压(HV)启动电路和一个集成了MOSFET的FSEZ1307 PSR PWM控制器,便能够简化设计,节省线路板空间并满足现今的节能要求。

在LED照明应用方面,飞兆半导体的初级端调节PWM控制器采用内置专有TRUECURRENT™技术精确控制电流和实现严格的恒压(CV)控制,无需使用次级端反馈电路。恒流控制使器件就可以用于数目不同的成串LED,从而提高设计灵活性、缩短上市时间,并延长HB LED的使用寿命。

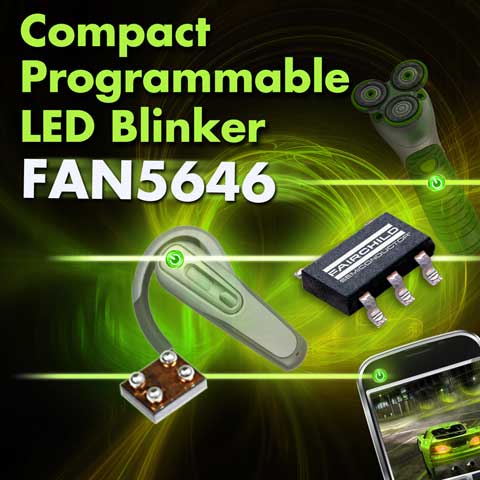

可编程LED闪烁器件解决单线LED设计难题

飞兆半导体公司推出的可编程LED闪烁器件FAN5646,为手机超便携设备消费产品工业/嵌入式系统设计人员提供能够轻易编程的闪烁LED解决方案,以创造更出色的视觉体验。FAN5646使用专有的TinyWire™ 单线数字接口,可编程出独特的LED闪烁速度和图案,而且无需微控制器即可实现连续运作。传统的LED闪烁编程方案包括连接LED至LDO稳压器,或使用一个FET加锂电池,但是这两种实施方案均需要一个微处理器来编程闪烁图案,而且微控制器需要连续运作以维持图案,造成电池电流消耗。相较之下,当FAN5646处于使能状态时,可连续播放这些LED闪烁图案,直到微控制器发出指令停止,大大减少功耗。

FAN5646是飞兆半导体使用专有技术提供创新的照明解决方案之一,这些方案能够满足超便携、消费者电子产品和工业/嵌入市场的需求。鉴于现今消费者要求产品具有美观性,通过推出FAN5646,飞兆半导体提供既能迎合市场趋势,又可满足设计人员需要的解决方案。

较丰富多媒体功能的全新USB附件开关

飞兆半导体公司手机、PDA和MP3播放器设计人员提供全新USB附件开关产品FSA800FSA800是业界较小的器件,将所有主要的多媒体功能集成进薄型UMLP封装中。具有内置充电检测功能、28V的过压容差、内置终止电阻器,以及负摆幅功能。通过在紧凑型封装中集成了多种功能,可以简化便携设计并减少外部元件数目。

马春奇表示,飞兆半导体公司是移动技术领域的领导企业,提供丰富的模拟和功率IP系列,能够进行定制以满足手机制造商的特定需求。飞兆半导体专注于特定的模拟和功率功能,这些功能(包括音频、视频、USB、ASSP/逻辑、RF功率、内核功率及照明等)决定了用户满意的程度和市场能否成功。飞兆半导体能够提供改善功能性、同时节省空间并减小功耗的解决方案。

作为市场的创新者,飞兆半导体将硅IP构件和系统级专有技术相结合,提供可让移动产品制造商快速定制设计,推出大量满足其需求之产品的解决方案。

www.fairchildsemi.com/cn
