Vishay推出新款4线双向对称ESD保护阵列

2010年05月24日09:26:28 本网站我要评论(2)字号：T | T | T

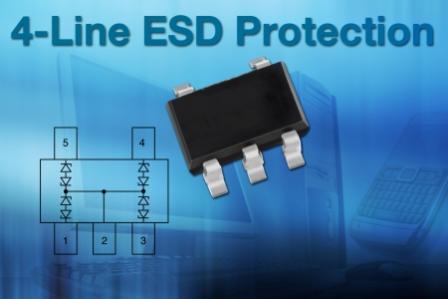

Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出新款4线VCUT05A4-05S-G-08双向对称(BiSy)ESD保护阵列，可保护PC和便携式消费电子产品中的USB 2.0等数据端口应用。

新的保护阵列在0V时具有16pF的低容值，在5V工作电压下的泄漏电流小于0.1μA。器件使用广为采用的SOT23-5L封装，在生产过程中很容易进行处理，0.7mm的超薄厚度可节省电路板空间。

VCUT05A4-05S-G-08能够对4条数据线提供瞬态保护，保护等级达到per IEC 61000 4 2 (ESD)所规定的±25kV(空气放电)和±20kV(接触放电)。根据IEC 61000-4-5，器件的浪涌电流保护达到3.5A以上。

新阵列符合RoHS指令2002/95/EC和WEEE 2002/96/EC规范。其无铅结构采用纯锡引脚电镀和无卤素的成型复合材料。

VCUT05A4-05S-G-08 关键标准

封装	SOT23-5L
较大泄露电流	< 0.1 μA
工作电压	5 V
击穿电压	7 V at 1 mA
钳位电压	16 V at 3.5 A
空气和接触放电 (IEC 61000‑4‑2)	± 25 kV/± 20 kV
浪涌电流(IEC 61000-4-5)	3.5 A
是否通过AEC-Q101认证?	是

新款VCUT05A4-05S-G-08现可提供样品，将在2010年第4季度实现量产，大宗订货的供货周期为八周至十周。

VISHAY简介
Vishay Intertechnology, Inc. 是在纽约证券交易所上市（VSH）的“财富 1,000 强企业”，是全球分立半导体（二极管、整流器、MOSFET、光电器件及某些精选 IC）和无源电子元件（电阻器、电容器、电感器、传感器及转换器）的较大制造商之一，这些元件可用于工业、计算、汽车、消费、电信、军事、航空航天及医疗市场的各种类型的电子设备。凭借产品创新、成功的收购战略，以及“一站式”服务使 Vishay 成为了全球业界领先者。有关 Vishay 的详细信息，敬请浏览网站 www.vishay.com。
