Maxim推出支持小于1W的SFP+光模块设计的发送-接收芯片组

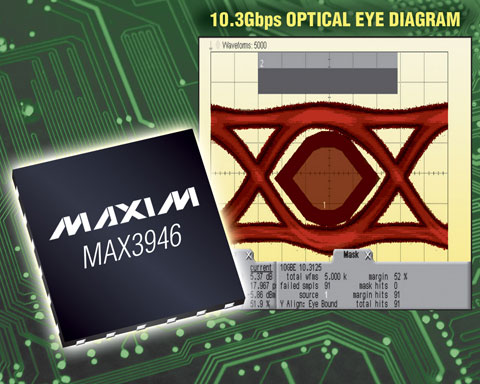

Maxim推出激光驱动器MAX3946和双通道限幅放大器MAX3945，用于构建1.0625Gbps至11.3Gbps发送/接收方案，激光驱动器容许阻抗失配。该10GBASE-SR/LR SFP+发送/接收芯片组支持小于1W的SFP+光模块设计，并可降低模块的整体成本。MAX3946和MAX3945的功耗总和仅为355mW，为光学子系统和控制电路留出了充足的功率裕量。两款IC均提供3线数字控制接口和集成的控制DAC，有效减少外部元件数量。器件优异的抖动指标有助于简化SFP+光收发器设计、提高产量。该芯片组优化用于数据速率高达11.3Gbps的以太网和光纤通道传输系统。

MAX3946为3.3V、多速率激光二极管驱动器，可通过25Ω柔性电路驱动差分发送器光组件(TOSA)，可提供高达100mA的调制电流和高达80mA的偏置电流。这种独特的输出级设计允许使用不匹配的TOSA，降低了裕量约束，并可将模块功耗降低100mW，系统抖动仅为5ps_P-P。

MAX3945为3.3V、多速率、高灵敏度限幅放大器，可将跨导放大器产生的信号幅度限制在CML电平的差分输出信号范围。该款双通道限幅放大器的可编程滤波器能够对不同数据速率下的灵敏度进行优化，并可避免传统光通信系统中可能出现的张弛振荡。

MAX3946采用4mm x 4mm、24引脚TQFN封装，MAX3945采用3mm x 3mm、16引脚TQFN封装。两款器件在-40°C至+95°C扩展级温度范围内均可保证其设计规格及性能。

Maxim公司电话：010-62115199，传真：010-62115299，网址：http://china.maxim-ic.com。
