实现快如闪电的数据传输

2010年07月02日14:36:30 本网站我要评论(2)字号：T | T | T

——德州仪器业界首推分立式SuperSpeed USB 3.0收发器速度比USB 2.0高了10倍

相机的内存已满，要将相片传到硬盘上，可是传输速度之慢令人难以忍受！这就是USB 2.0收发器。较近，德州仪器（TI）宣布推出业界首款SuperSpeed USB（USB 3.0）收发器，令上述烦恼一扫而空！德州仪器半导体技术(上海)有限公司模拟器件事业部业务拓展工程师王胜向媒体详细介绍了该产品的特点和优势。

闪电般的数据传输

王胜表示，与USB高速器件（USB 2.0）相比，SuperSpeed USB（USB 3.0）收发器可实现快如闪电的数据传输。TUSB1310的PIPE3与ULPI接口具有比USB 3.0规范要求高2倍的接收器敏感度，与集成型应用处理器数字内核配合使用时，支持USB 3.0功能。速度高达每秒5Gb的USB 3.0物理层收发器可通过单晶体或外部参考时钟工作，可选频率为20、25、30以及40MHz，从而使TUSB1310可提供一个具有极少外部组件与较低实施成本的高性价比USB 3.0解决方案。

全新的超高速USB 3.0收发器可实现快如闪电的数据传输。不止于此，它的多种可选频率还可以简化外部组件，将成本降至较低。福音遍及监控摄像机、多媒体手持终端、智能电话、数码相机、便携式媒体播放器、个人导航设备、音频接口盒（audio dock)、视频IP电话、无线IP电话以及软件无线电等。

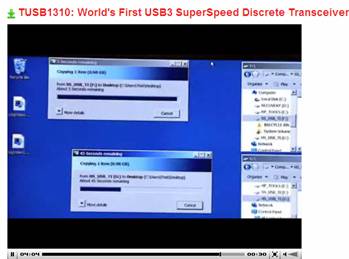

TUSB1310的传输速度（上图）真的奇快

满足当前及未来的需求

王胜指出：“终端用户希望能够在便携式消费类设备中方便快捷地存储大量的照片与高清视频文件。TUSB1310可在90秒不到的时间内完成27Gb Blu-ray™ 光盘的数据传输，而USB 2.0则需近15分钟。工程师可利用TI完整的SuperSpeed USB产品系列，设计出速度更快、性价比更高的用户友好型消费类产品，充分满足当前及未来的需求。”

TUSB1310全面支持众多应用，其中包括监控摄像机、多媒体手持终端、智能电话、数码相机、便携式媒体播放器、个人导航设备、音频接口盒、视频IP电话、无线IP电话以及软件无线电。TI可提供业界较丰富的SuperSpeed USB器件系列，目前推出的主要器件是双通道USB 3.0再驱动器／均衡器SN65LVPE502、SuperSpeed USB 3.0接口的双通道ESD解决方案TPD2EUSB30，以及高精度TPS25xx系列USB电源开关。以后还将推出外设、桥接器、集线器以及主机器件。

主要特性与优势

TUSB1310的主要特性与优势包括：

差动峰至峰电压不足50mV的接收器敏感度比规范要求高2倍，可充分满足检测弱信号的需求，不但允许使用更长的线缆，而且还可解决电路板布局的技术难题；
高度灵活的集成型扩频时钟可将材料清单（BOM）成本降低5%乃至更多；
业界标准链路层接口（兼容USB 3.0的PIPE3与用于USB 2.0的ULPI）可实现系统与各种所连数字内核的轻松集成。

TUSB1310、TPD2EUSB30与SN65LVPE502现已开始供货，分别采用175BGA、SOT（DRT）及QFN封装，目前可通过TI及其授权分销商进行订购。

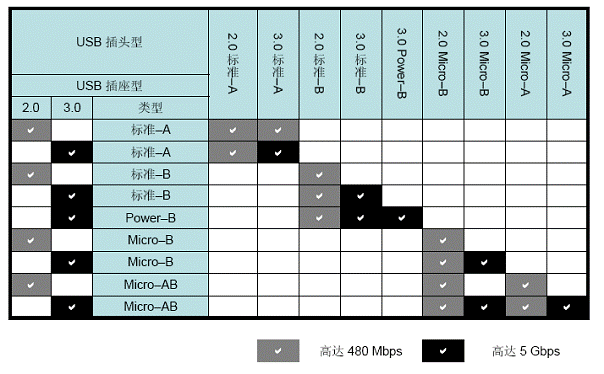

USB 3.0/USB 2.0连接器的互操作性如下表所示。

USB 3.0/USB 2.0连接器的互操作性

以下几个图是几种超高速USB标准连接器的形式。

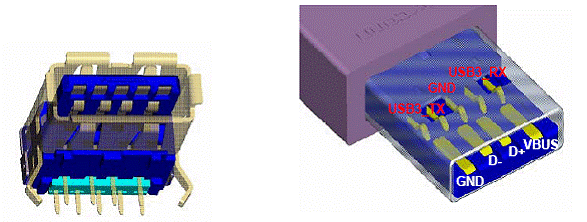

超高速USB标准-A连接器

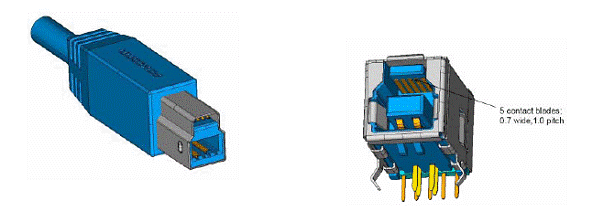

超高速USB标准-B连接器

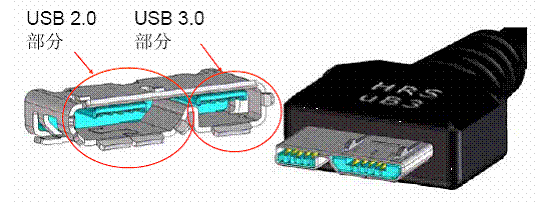

超高速Micro USB Micro-B连接器

USB 3.0是大势所趋

王胜较后说：“除了TUSB1310收发器以外，只有TI能提供完整的和USB相关的全系列产品，包括主控制器，包括集线器，包括收发器，包括一些外设的桥路电路，包括线延长的驱动芯片，包括电源管理，包括静电保护。这些东西构成了一个完整的USB系统。当然还有庞大的研发技术团队，可以支持USB，因为我们觉得3.0可能是将来一个大的趋势。”

通过以下链接查阅有关TI接口产品系列的更多详情：

申请TUSB1310样片：www.ti.com.cn/tusb1310；
查看USB 3.0与USB 2.0的实时下载对比：www.ti.com/usb3video-pr；
快速搜索TI接口产品系列或下载较新选择指南：www.ti.com.cn/interface；
通过TI E2ETM社区向同行工程师咨询问题，并帮助解决各种难题：www.ti.com/interfaceforum-pr；
进入USB专家Dan Harmon 的SuperSpeed USB博客，了解相关技术的较新信息：www.ti.com/usb3blog-pr。
