挑战功耗和灵敏度高峰，助力通信基站部署

——德州仪器解读具有SNRBoost技术的业界较低功耗11位200 MSPS ADC

科技改变生活。3G、4G时代将天涯变咫尺。大规模通信基站部署为高性能数据转换器市场带来更多商机。德州仪器（TI）以SNRBoost技术挑战ADC更高性能，提高信号灵敏度。加之TI对信号链系统的深刻理解，不断提供更低功耗方案，切合通信基站需求。TI日前举办了媒体沟通会，为业界带来了全新ADC解决方案，模拟器件业务拓展工程师王胜与媒体一起分享了TI的数据转换技术。

业界较低功耗的11位200 MSPS ADC

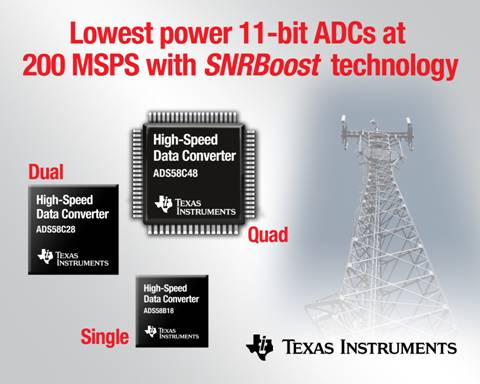

王胜表示，TI推出的ADS58C48是业界较低功耗11位200 MSPS ADC系列，与同类竞争四通道ADC相比，功耗锐降了30%。该系列提供四通道（ADS58C48）、双通道（ADS58C28）以及缓冲单通道输入（ADS58B18）选项。这些ADC采用了SNRBoost技术，可为要求高达65 MHz信号带宽的多载波与多模式通信系统（如CDMA、WCDMA、TD-SCDMA、LTE及WiMAX等）提高带内信噪比（SNR）。例如，ADS58C48的SNRBoost技术可在185 MSPS下为整个60 MHz带宽提高达4.3 dB的SNR，从而可为各种通信提高带宽与灵敏度，满足远程无线电头端（remote radio head）、软件无线电、无线中继器以及MIMO分集接收机等应用需求。

他说：“通常情况下，高速设备或高速IC，只要是高速的，功耗就相对比较大，系统散热、热处理比就要比低速系统要重要得多。所以，较根本的是所有元器件自身的功耗降低，在热设计上才能得到根本的处理。我们的产品，除了分辨率和速度以外，实现了功耗的大幅度降低。在实现11位的分辨率同时达到更好的性能，功耗又降低了很多，自然就有竞争优势了。”

主要优势与典型应用

王胜介绍说，可编程SNRBoost技术可实现60 MHz带宽下高达72.3 dB的SNR性能，或30 MHz带宽下达75.4 db的SNR性能，从而满足客户3G与4G接收机灵敏度规范的要求；业界较低的功耗：在200 MSPS下单位通道功耗为215 mW（ADS58C48）、230 mW（ADS58C28）与310 mW（ADS58B18）,可帮助制造商成功设计低功耗高密度的双通道及四通道接收机与数字预失真（DPD）反馈环路；输入选项与用户可选CMOS或DDR LVDS可实现与TI GCxxxx数字射频产品、FPGA以及数字 ASIC 解决方案的便捷连接；评估板与TSW1200数字采集工具可实现快速评估与原型设计；包括DAC3283、PGA870、TRF3704、CDCE72010、GC5325以及TMS320C6727在内的完整信号链可加速产品的上市进程。

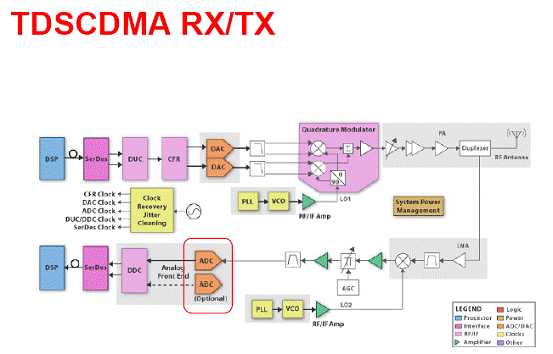

下图是典型的无线基础设施的信号链路，框图里鲜艳颜色的是TI的产品。之间这些东西，比如数字上下变频器之前是模拟来做的，是ADC采样之后处理的。现在ADC越来越靠前了，靠近射频端，数字部分越来越多。ADS58C48用在主信号链进行收发。

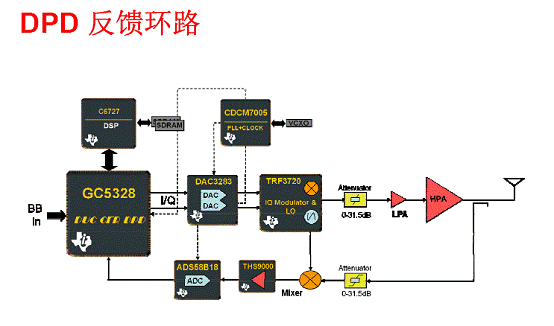

另一个图是DPD反馈环路。就是比较火的DPD——数字预失真。这有什么作用呢？发送端模拟处理以后，模拟射频发送，不管终端的还是基站都要把数字变成模拟的，高速DPD发射之后出来，变成数字变频，频谱一点点往上走，给一点点消峰，再给DAC。给DAC之前DPD要加入这个环节里。就是给数字预失真域提前做一个失真，目的是要提高这里的功率或效率，因为这是高压模拟的，受到很多环境的影响，包括时间的、温度的，你给它控制量的。所以，它肯定要有失真，效率不高，所以，要提前做某些处理，把这部分时针或非线性度事先做一个抵消，就可以达到高效率。这是数字预失真大体的作用。

丰富的设计支持

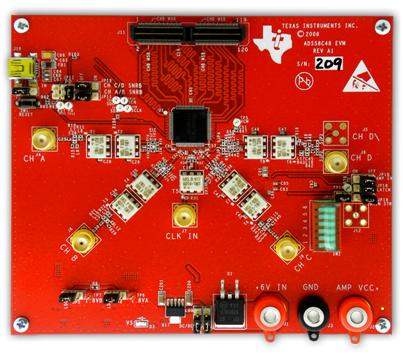

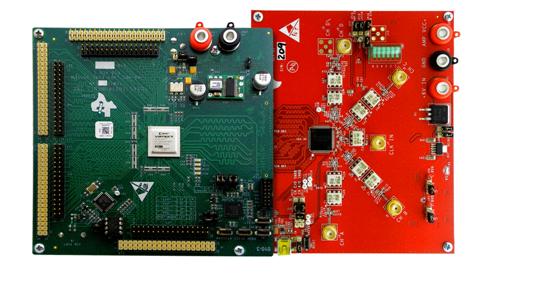

为了加速了产品上市进程，TI准备了各种设计工具，不仅是简单的EVM板，还有可配置的开发套件TSW1200，它可以配套的评估板，对客户来说只要有USB和GM接口，用起来就非常方便。

除此之外，TI还举办一些技术研讨会，针对有代表性的产品和代表性的应用，从技术和应用角度进行讲解。还有一个E2E社区，就是工程师对工程师。TI与应用、产品相关的人会很快给客户解答问题，包括产品的、基于应用的技术；资深的产品技术人员有自己的博客，会把某些产品、技术，也许这些东西不是和TI直接相关的，但至少是和行业相关的，在博客上发表。E2E社区还有一些视频资料，有很多产品线的人在做视频、演示的介绍，这些东西对客户来说帮助很大，哪怕对我们内部人来说也是学习的非常非常好的机会。
