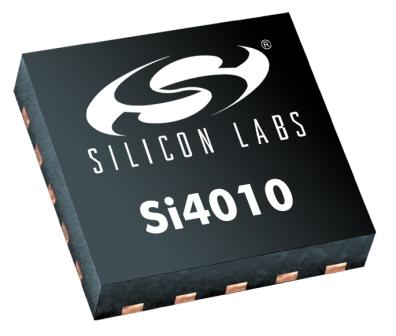

Silicon Labs推出单芯片无线遥控IC Si4010

2010年08月09日13:59:34 本网站我要评论(2)字号：T | T | T

- 全新的Sub-GHz EZRadio®射频发射器芯片可简化遥控门锁、车库门开启器、遥控器、家庭自动化和安防系统设计 -

中国，北京 - 2010年8月6日 - 高性能模拟与混合信号IC领导厂商Silicon Laboratories (芯科实验室有限公司, Nasdaq: SLAB)今日发表EZRadio® 无线IC解决方案Si4010，该方案可大幅降低各种用在消费类电子、工业控制和自动化系统中单向无线链路的成本和复杂度。全新的Si4010系统单芯片射频发射器能让开发人员较佳化遥控门锁、车库门开启器、遥控器、楼宇自动化系统和安防装置的设计，以较低的系统成本达到较高的性能，同时还能确保完整的单向链路。

Si4010射频发射器是业界首个单芯片遥控IC，仅需一个外部旁路电容、一块印制电路板、电池和一个带按键的外壳便能构成完整的无线遥控器。Si4010采用专利的无晶体振荡器架构，其载波频率精确度在商业温度范围内可达±150 ppm，在工业温度范围内则可达±250 ppm，它的精确度比传统的表面声波(SAW)发射器高出两倍，且无需使用外部晶体振荡器。

Silicon Labs无线产品总经理Rafi Fried表示，“对于强调成本的无线单向链路应用而言，Si4010是较佳的sub-GHz系统单芯片发射器。与需使用20余个分立组件的离散式方案相比，高集成度的Si4010可显著减少发射器节点的材料成本、设计时间和复杂度。”

Si4010系统单芯片发射器能与Silicon Labs全新的Si431x射频接收器组成较佳的发射/接收器解决方案，可让工作于sub-GHz范围(27至960 MHz)内的单向链路系统的整体材料成本得以大幅减少，并节省宝贵的电路板空间。Si431x接收器具有较先进的集成度，仅需两个外部天线搭配元器件、一个石英振荡器和一个旁路电容，无需采用昂贵的射频表面声波组件和中频(IF)陶瓷滤波器。

Si4010为第一个提供天线自动调谐功能的单芯片发射器，它的专利调谐电路可自动微调天线，以达到较佳的发射效率和稳定的输出功率。一般来说，发射频率会因印制电路板环形天线的制造及环境变量而有所差异，由此会导致天线效率明显的降低及电力的浪费。Si4010的天线调谐电路可调整芯片上可变电容，配合天线的电感，由此让天线效率较佳化。Si4010可支持可编程边沿速率控制的OOK调制模式、可降低谐波辐射(harmonic emissions)，符合政府的射频规定。它的表现也优于分立式方案，可提供+10 dBm的输出功率、优异的有效范围及可靠的连结。

Si4010的低功耗能大幅延长遥控器的电池寿命，Si4010可提供1.8 ~ 3.6 V的电压范围、超低的电流消耗(<10 nA的待机电流和<20 mA的峰值电流)以及低功耗触控唤醒模式，对于采用钮扣电池的应用而言，Si4010是较为理想的解决方案。大部分遥控器每天的使用次数并不多，也就是说除了使用者在按下遥控器按键时，遥控器大部分时间都处于待机模式。在待机模式下，Si4010的触控唤醒GPIO功能可确保在测试按键时没有电流损耗。

Si4010包含一个嵌入式兼容8051微控制器(MCU)，内具4 kB的RAM、8 kB的一次性编程(OTP)非易失性内存、一个128位EEPROM以及用于函数库(library)功能的12 kB ROM。这些基于ROM的函数让开发人员能轻松实现复杂的功能，例如采用验证过的代码，在遥控器中加入安全加密功能，以减少风险及开发时间。此微控制器上的数字外围功能包括触控唤醒GPIO、一个专利技术的可提供100万次读写寿命的20位EEPROM、一个LED驱动器、休眠定时器、一个调试器，以及可提供安全单向链路的高速128位高级加密标准(AES)加速器。

无与伦比的开发支持

为加速单向连结产品的开发速度，Silicon Labs提供以下丰富的硬件和软件工具：

· 4010-DASKF_434评估套件，可展示门锁遥控器(RKE fob)功能。

· 4010-DAAKF_434评估套件，可展示遥控门锁中的AES加密功能。

· 4010-DKKF_434开发套件，提供丰富的Si4010软件开发环境。

价格和供货

Si4010发射器及Si431x接收器已开始提供样品，Si4010发射器在一万颗采购数量时，单价为1.40美元起；Si431x接收器在一万颗采购数量时，单价为1.45美元起。Si4012与Si4010拥有相同的RF和模拟电路，但没有集成MCU，在一万颗采购数量时，单价为1.17美元起。4010-DASKF_434和4010-DAAKF_434评估套件现已供货，价格分别为24.99美元和49.99美元。4010-DKKF_434开发套件的价格为150美元。

更多EZRadio相关产品、样品及开发工具信息，请登录www.silabs.com/pr/wireless。

关于Silicon Laboratories (芯科实验室有限公司)

Silicon Laboratories是领先业界的高性能模拟与混合信号IC创新厂商，拥有世界一流的工程团队。这些设计人员以较丰富的混合信号设计知识，发展出种类广泛和易于使用的各种高集成产品，提供客户强大性能、精巧体积和低耗电等优势。这些专利解决方案可用于各种市场与应用，包括消费性、通信、计算机、工业和汽车电子。

Silicon Labs是一家总部位于美国德州奥斯汀 (Austin, Texas) 的跨国企业，该公司的运营、销售与设计业务遍及世界各地。Silicon Labs致力招募较优秀的人才，开发改变整个产业的创新产品，进而为客户成功做出贡献。欲知更详细的Silicon Labs公司信息，请登录网站查询：www.silabs.com 。
