助力高精度模拟应用供电

——德州仪器电源业务拓展工程师王轶解读较新电源管理技术

医疗、通信、工业等与人们生活保障息息相关的行业对供电的要求越来越高。为帮助客户满足高精度模拟应用供电需求，推出业界首款 -36 V 低压降稳压器 (LDO)。德州仪器电源业务拓展工程师王轶向记者介绍了这一较新电源管理技术。他说，对电源客户说，整个系统越来越复杂，产品板子的密度越来越大，所以需要提高PCB的密度，实现产品小型化。在实现小型化要求之前，客户在做高低压转换的时候，以前要么再加一颗DC/DC，要么加一些稳压器件，这样面积比较大，体积比较大，系统也比较复杂。德州仪器这款负压LDO可以到-36V，可以直接从高压转到低压，整个架构也比较简单，性能也更加稳定。

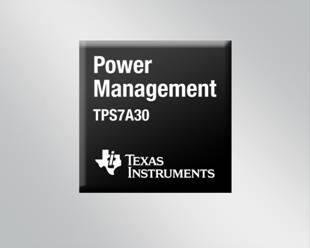

TPS7A30 与正电压 TPS7A49 配合使用，可为设计人员提供支持高精度模拟应用供电的总体解决方案。该器件具有超高电源抑制比 (RSRR) 性能，输出噪声低至 16uVrms。TPS7A30 可生成 200 mA 电流，而 TPS7A49 则可生成150 mA 电流。TPS7A30是-36V，TPS7A49是+36V，它们两个一个产生+15V，一个产生-15V，这样客户系统就很简单，两块LDO就搞定了。

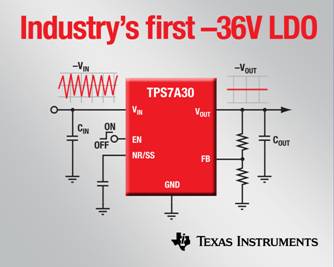

TPS7A30是一颗很小的LDO，封装是3×5的MSOP，带PowerPAD封装，外围器件比较少，只有输入电容、输出电容、两个分压电阻，以及一个非常小的抑制噪声的电容。这款LDO采用2uF以上的陶瓷电容，以前的LDO会用到钽电容，钽电容本身性能不稳定，随温度特性容值飘得很厉害，变化非常大，而且钽电容在高温低下容易起泡。钽电容市场价钱比较高，另一方面市场缺货的时候，价钱波动很大，不像陶瓷电容性能比较稳定，而且相对而言价格也比较便宜。

王轶指出：“设计高精度设备的客户需要清洁的双极电源轨为运算放大器、模数转换器或数模转换器供电。TPS7A30 与 TPS7A49 可为高精度模拟 LDO 供电，不但有助于满足宽泛输入电压与较低噪声要求，而且还可为应对瞬态预留较多的空间。”

TPS7A30/TPS7A49 线性稳压器系列与任何大于 2.2 uF 的输出电容配合使用，均具有高稳定性。上述 LDO 支持输出电压可调，范围介于 1.22 V 至 34 V 之间。该 LDO 可充分满足低噪声应用的需求，如测试设备，工业、网络及电信设备，基站，微波与无线链路，接收、发射及功率放大器的噪声过滤，以及医疗应用等。

TPS7A30 与 TPS7A49 的主要特性与优势包括：

·        支持高线路电压瞬态高稳健容差的宽泛输入电压范围：TPS7A30 为 -3.0V 至 -36V，TPS7A49 为 +3.0V 至 +36V；

·        在全负载、全输入电压，常温条件下的标称精度为 1.5%，可为 VCO、PLL 以及 ADC 实现更高的精度；

·        与大于 2uF 的陶瓷输出电容器配合使用的高稳定性可实现比钽电容更小的尺寸与更低的成本；

·        低噪声／高 PSRR，可显著改进 RF 应用、滤波器以及DC/DC 毛刺处理的有效范围；

–        输出噪声低至 16 uVRMS

–        1 kHz 时，PSRR 为 72 dB；10 kHz 至 700 kHz 时，PSRR 为 55 dB

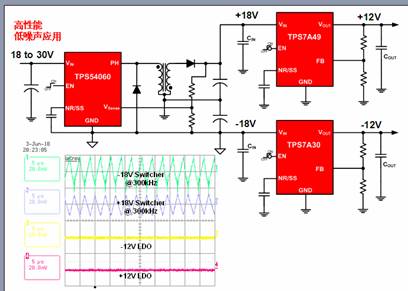

·        这些支持高精度模拟供电的 LDO 结合数款较新电源管理器件，可充分满足工业市场的需求。较新电源管理器件包括 TPS54260（60 V、2.5 A SWIFT 转换器）、TPS40057（宽泛输入同步 PWM 降压控制器）以及 bq24610/7（针对 5 V 至 28 V 输入应用的独立开关模式电池充电器 IC）等。

王轶较后表示，对TI来说，产品序列比较全面，包括各种各样的电源、DC/DC、LDO、AC/DC电源解决方案，我们自己也有很全面的高精度模拟器件，运放、ADC、DAC、DSP、FPGA等等，我们给客户提供的是模拟、数字方面全套的解决方案，可以满足客户的各种需求。
